Система цифрового видео для дронов OpenIPC RunCam WiFiLink2 HDPRO, камера 1080P 160° + модем для смартфона

Система цифрового видео для дронов OpenIPC RunCam WiFiLink2 HDPRO, камера 1080P 160° + модем для смартфона — даст возможность передачи цифрового видео с камеры, установленной на дроне. Подобные системы часто используются для передачи цифрового видео с сельскохозяйственных «октокоптеров» для визуального контроля их работы. Однако в военное время данные системы широко применяются на летательных аппаратах различного типа, начиная с БПЛА и заканчивая небольшими дронами. К главным особенностям можно отнести качественный сенсор, широкий угол обзора, высокое разрешение и наличие внешнего сетевого адаптера-модема.

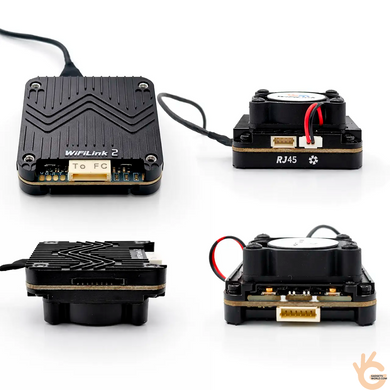

Система RunCam WiFiLink2 условно делится на две части — камеру и модуль управления и передачи. Система поддерживает съёмку видео с разрешением 1080P или 720P с частотой кадров от 60 до 120 FPS (в зависимости от разрешения). Использование светочувствительного сенсора IMX415 позволяет получить детализированное изображение с естественной цветопередачей. Широкий угол обзора 160° позволяет захватывать практически всё пространство перед объективом камеры, предоставляя полную информацию о происходящем.

Система цифрового видео для дронов обеспечивает плавную передачу изображения с низкой задержкой, что особенно важно для управления. Камера совместима с протоколами MSPOSD и MAVLink, что позволяет использовать её с различными контроллерами полёта. Поддержка частоты 5,8 GHz и антенный интерфейс IPEX1 обеспечивают стабильную беспроводную связь даже в движении. Одним из преимуществ системы является использование альтернативной прошивки OpenIPC с доступом к исходному коду благодаря открытому программному обеспечению.

Используя OpenIPC, можно заменить стандартные прошивки, которые нередко являются закрытыми или устаревшими. Благодаря OpenIPC пользователь получает полный контроль над устройством, может настраивать безопасность и кастомизировать систему под специфические требования. Использование открытого программного обеспечения позволяет легко обновлять прошивку без необходимости обращения к производителю, а также вносить собственные улучшения или интегрировать новые функции в кратчайшие сроки.

Используя OpenIPC, вы получаете полный контроль над всеми аспектами работы камеры, включая доступ к видеопотокам и аудио, что значительно снижает риск утечек или злоупотребления данными. Прошивка поддерживает множество полезных функций, таких как прямая трансляция видео на платформы YouTube и Telegram, отправка уведомлений по электронной почте, FTP-серверы, облачный сервис IPEYE, поддержку протокола MQTT для интеграции с другими системами, а также возможность использования прокси-сервера SOCKS5 и настройки виртуальных туннелей для безопасного соединения.

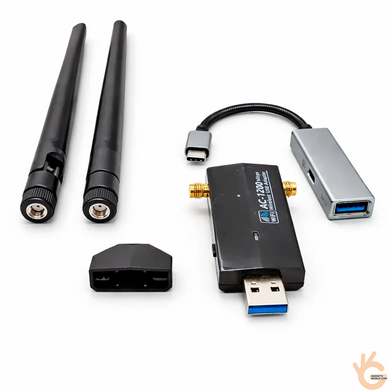

Главным отличием системы по сравнению с аналогичными камерами является наличие в комплекте внешнего сетевого адаптера-модема (Wi-Fi-адаптер RTL8812AU). Благодаря сетевому адаптеру с внешними антеннами можно в несколько раз увеличить дальность передачи данных и стабильность приёма видеосигнала. Антенны высокоскоростного модема съёмные, поэтому их можно заменить на направленные (на 5,8 ГГц), что позволяет ещё больше увеличить дальность передачи. Для подключения антенн используется стандартный разъём SMA.

Модем можно подключить к компьютеру или ноутбуку через разъём USB-A, а также через специальный адаптер USB Type-C с дополнительным разъёмом питания модема (в комплекте). Благодаря наличию данного адаптера можно подключить высокоскоростной модем даже к смартфону или планшету, что позволяет использовать систему с мобильными приложениями. Применение мобильных устройств в качестве управляющих значительно расширяет удобство эксплуатации и функциональные возможности системы.

Стоит отметить возможность работы в качестве DVR в режиме «онлайн». Камера RunCam WiFiLink2 может записывать видео на карту памяти (DVR) локально, однако запись не всегда включена по умолчанию. Для активации функции DVR необходимо вставить microSD-карту в устройство, затем включить питание и дождаться создания файла user.ini на карте памяти. После этого файл user.ini нужно отредактировать, установив параметр записи (record = true). Далее следует снова вставить карту памяти и включить устройство — после этого начнётся автоматическая локальная запись видео.

Кроме того, запись можно запускать и управлять ею через приложение на смартфоне при подключении по Wi-Fi (в этом случае видео сохраняется на устройстве управления). Следует учитывать, что система не имеет защитного корпуса, поэтому не рекомендуется использовать её вне помещений без дополнительных средств защиты (не является гарантийным случаем). Благодаря алюминиевой крышке обеспечивается эффективное охлаждение и стабильная работа устройства. Система работает в диапазоне напряжения 9–22 В, что делает её универсальной.

Особенности

- Возможность записи видео с разрешением до 1080P с высокой частотой кадров.

- Плавная передача изображения с низкой задержкой, что важно для систем управления.

- Использование светочувствительного сенсора IMX415 для получения детализированного изображения.

- Широкий угол обзора 160°, позволяющий захватывать большое пространство перед объективом камеры.

- Поддержка частоты 5,8 GHz и антенный интерфейс IPEX1 для стабильной беспроводной связи.

- Внешний сетевой адаптер-модем (Wi-Fi-адаптер RTL8812AU) в комплекте поставки для расширения функциональности и увеличения дальности передачи.

- Возможность использования альтернативной прошивки OpenIPC с доступом к исходному коду.

- Совместимость с протоколами MSPOSD и MAVLink для работы с различными контроллерами полёта.

- Поддержка протокола MQTT для интеграции с другими системами.

- Возможность использования прокси-сервера SOCKS5 и настройки виртуальных туннелей.

- Возможность работы в качестве DVR в режиме «онлайн» (требуется дополнительная настройка).

- Эффективный отвод тепла благодаря алюминиевой крышке, выполненной по технологии CNC.

- Небольшие размеры и малый вес системы для установки на дроны и БПЛА.

Характеристики

- Модель: WiFiLink2.

- Сенсор камеры: IMX415.

- Угол обзора: 160°.

- Разрешение: 1080P (60 FPS), 1080P (90 FPS), 720P (120 FPS).

- Мощность сигнала: ≤ 29 дБм / 630 мВт (FCC), ≤ 20 дБм / 100 мВт (CE).

- Антенна: 2 dB (усиление), IPEX1 (5G).

- Источник питания: 9–22 В (максимум 15 Вт).

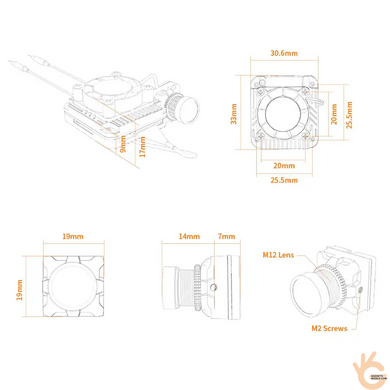

- Камера (размер): 19 × 19 мм.

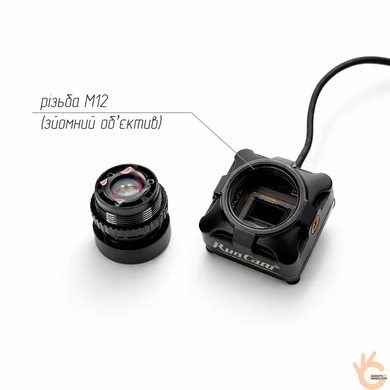

- Камера (посадочное место): объектив M12.

- Камера (кабель): MIPI, 130 мм.

- Модуль передачи (размер): 30,6 × 33 × 17 мм.

- Модуль передачи (расстояние между отверстиями): 25,5 × 25,5 мм.

- Вес: 30 г (с вентилятором), 25 г (без вентилятора).

Комплектация

- Камера — 1 шт.

- Антенна с IPEX (для камеры) — 2 шт.

- Внешний модем для смартфона — 1 шт.

- Антенна с SMA (для модема) — 2 шт.

- Адаптер USB-A → USB-C — 1 шт.

- Кабель RJ45 → 4 PIN — 1 шт.

- Кабель 6 PIN — 1 шт.

- Монтажный набор — 1 шт.
