SURECOM SW-33 Plus VHF/UHF 100W 125-525МГц измеритель ВЧ мощности и КСВ + нагрузка и набор переходников

SURECOM SW-33 Plus VHF/UHF 100W 125-525МГц измеритель ВЧ мощности и КСВ + нагрузка и набор переходников – позволит не только измерить мощность, но и КСВ. Обычно подобные устройства используются для измерения мощности и КСВ антенн для раций, радиостанций и другого беспроводного передающего оборудования в определенном диапазоне рабочих частот. Прибор позволит за считанные секунды сделать проверку КСВ вашей антенны и радиочастотной мощности в ваттах. Особенностью модели является широкий диапазон измерений мощности и КСВ, наличие набора из переходников (адаптеров) и нагрузки в комплекте поставки и качественное изготовление.

Измеритель ВЧ мощности и КСВ данной модели, как и другие подобные приборы, работают и измеряют данные только в определенном частотном диапазоне. Данный измеритель работает с частотами в диапазоне от 125 до 525 МГц. В этот частотный диапазон попадают переносные ручные рации, маломощные и мощные радиостанции, а так же некоторые другие передатчики сигнала. Ввиду этого, данный измеритель будет полезен в первую очередь для замера мощности сигнала и КСВ на аналоговых рациях и их антеннах.

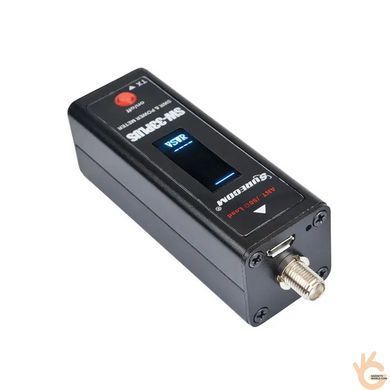

Важно отметить, что данный измеритель мощности работает только с аналоговыми рациями и не поддерживает работу с цифровыми рациями (DMR). Корпус прибора выполнен из прочного пластика, а сам корпус имеет прямоугольную форму. В центре прибора находится небольшой OLED дисплей, на котором отображаются различные параметры измерений (режимы отображения дисплея смотри в дополнительных фото). Под дисплеем находится кнопка включения и выключения прибора. Хорошо видимая светодиодная шкала на дисплее позволяет быстро и легко считывать КСВ, прямую или отраженную мощность.

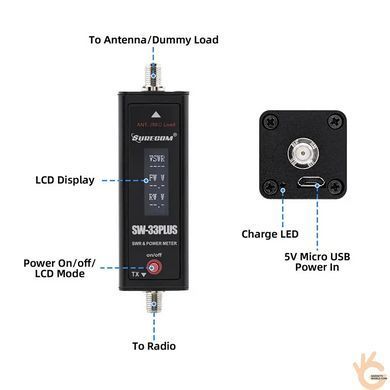

В верхней и нижней торцевой части прибора расположены разъемы SMA-F, с внешней резьбой и без штырька в центре. К разъему в нижней части прибора подключается устройство (например, рация), а к верхнему разъему антенна или нагрузка (если антенны нет). Важно помнить, что результат замера на одной частоте, не будет равен результату замера на другой частоте. То есть, если вас интересуют результаты измерений на нескольких отдельных (разных) частотах, то нужно проводить отдельные замер на каждой из интересующих частот.

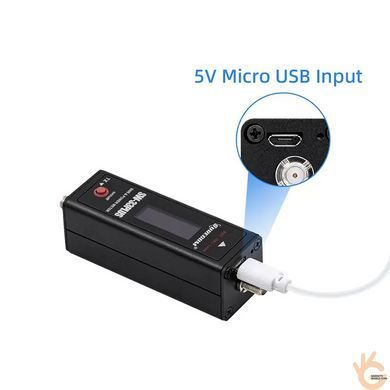

Работает измеритель от встроенного литий-ионного аккумулятора емкостью 500 мАч, что позволяет проводить замеры даже в местах без электричества. Зарядка встроенного аккумулятора происходит от источника питания 5В / 1А, через Micro USB разъем расположенный в торцевой части прибора. Источником для зарядки батареи может быть как другой аккумулятор или PowerBank, так и сетевой адаптер питания на 5В. Небольшой размер прибора и OLED дисплей позволят легко переносить устройство с собой, а так же проводить замеры даже в условиях низкой освещенности.

При использовании прибора важно понимать то, что чем меньше переходников между прибором и подключенным устройством или антенной, тем точнее будет измерение. Однако, переходники нужно обязательно применять, если нет возможности нормально подключить разъем к разъему или разъемы не совпадают (смотри доп. фото). В комплекте поставки уже есть набор из нескольких антенных переходников, которого хватит для начала. Если нужного переходника нет, то его можно докупить отдельно, в том числе и в нашем магазине, где можно найти еще и антенны, и удлинители.

Особенности

- Возможность измерения мощности и коэффициента стоячей волны (КСВ).

- Максимальный диапазон измеряемой мощности составляет до 100 Вт.

- Диапазон измерения КСВ от 1,00 до 19,9.

- Работа от встроенного литий-ионного аккумулятора емкостью 500 мАч.

- С обеих сторон прибора расположены разъемы подключения SMA-F (внешняя резьба, без штырька в центре).

- Зарядка встроенного аккумулятора через разъем Micro USB, от адаптера питания 5В.

- В комплекте поставки набор переходников и нагрузка, для удобного использования.

- Прибор не подходит для цифровых радиостанций DMR.

Характеристики

- Диапазон частот: 125 - 525 МГц.

- Диапазон измерения мощности: 0,1 - 100 Вт.

- Максимальная мощность: 100 Вт.

- Точность: +/- 5%.

- КСВ: 1,00 - 19,9.

- Чувствительность обнаружения КСВ: 3 Вт мин.

- Входное/выходное сопротивление: 50 Ом.

- Информация на ЖК дисплее: FF / REV / S.W.R.

- Интерфейс: SMA-F (внешняя резьба, без штырька в центре).

- Питание: литий-ионный аккумулятор на 500 мАч (3,7 В).

- Вход питания: 5 В (Micro USB).

- Размер: 25 х 25 х 72 мм.

- Вес: 160 грамм.

Комплектация

- SURECOM SW-33 Plus VHF/UHF 100W 125-525МГц измеритель ВЧ мощности и КСВ – 1 шт.

- ВЧ нагрузка с волновым сопротивлением 50 Ом – 1 шт.

- Набор переходников – 1 комп.

- Руководство пользователя (англ.) – 1 шт.
