Сенсорная кнопка переключатель питания 3-30В 2,5А плата DIY модуль KANDO T2

Сенсорная кнопка переключатель питания 3-30В 2,5А плата DIY модуль KANDO T2 – позволит включать и выключать различное оборудование. По сути работы, данный прибор мало чем отличается от обычного включателя света в доме, так как полностью дублирует его функции (по умолчанию). Однако, ввиду небольшого размера и возможности срабатывания на небольшом расстоянии он может быть использован для скрытого монтажа, под тонкими поверхностями. Особенностью модели является широкий диапазон рабочего напряжения, возможность скрытого монтажа, возможность самостоятельной доработки и простота использования.

Сенсорный переключатель в поставляемом с завода состоянии работает как обычный выключатель света, 1 нажатие – подключенный прибор включается, 2 нажатие – подключенный прибор выключается. Однако, при необходимости и обладая минимальными навыками пайки, Вы сами можете изменить работу прибора, внеся в схему некоторые изменения. По умолчанию, на плате распаяны 3 резистора A, B и C и все они рассчитаны на обычную работу сенсорного выключателя (1 нажатие включено, 2 нажатие выключено).

В данной схеме резистор А – отвечает за состояние выходящего питания. По умолчанию, при срабатывании кнопки она замыкает цепь (пускает питание дальше). С помощью этого резистора, схема может быть переделана на обратную (на размыкание цепи), то есть, при постоянно идущем питании (по умолчанию) нажатие на кнопку будет размыкать цепь (прерывать подачу питания). Фактически инвертированный обычный режим работы.

Используемый в схеме резистор В отвечает за фиксацию положения. Таким образом, если его выпаять, то фиксироваться положение не будет (положения включено/выключено). После удаления резистора пока палец на кнопке, питание идет, когда палец убран, питание перестает подаваться (цепь размыкается).

Резистор С отвечает за чувствительность (дальность) срабатывания и регулируется параллельным добавлением (в схему) конденсатора или его заменой от 1 до 50 пФ. Благодаря ему можно настроить расстояние, на котором будет считаться, что кнопка нажата. Детальное описание смотрите в видео на нашем YouTube канале.

Сенсорный переключатель питания имеет широкий диапазон рабочего напряжения, который составляет от 3 до 30 В. Благодаря такому рабочему напряжению данный выключатель будет отличным вариантом для управления питанием различных осветительных приборов на основе LED светодиодов и LED лент. Ввиду невысокого максимального напряжения работы в 30 В, данный прибор предназначен для управления низковольтными приборами. Рабочий постоянный ток для данной кнопки равен 2А, однако, кратковременно можно подать и до 2,5 А.

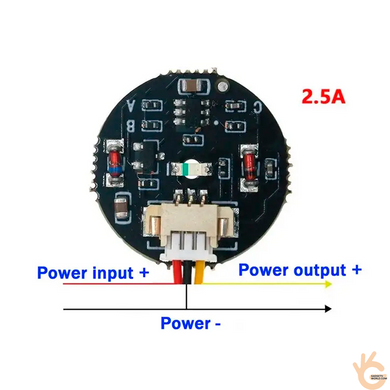

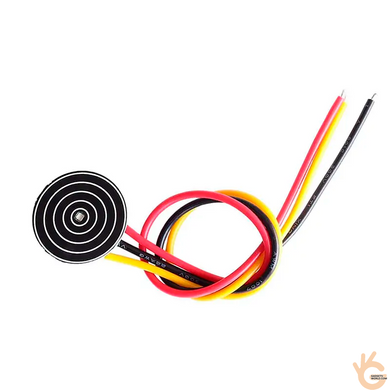

Выключатель не имеет корпуса и представляет из себя плату, на одной стороне которой находится кнопка - сенсор, а на другой распаяны электронные компоненты. На плате находятся 3 контакта, к которым нужно подключаться при помощи кабеля из комплекта. По назначению контакты делятся на - черный (общий минус), красный (питание вход) и желтый (питание выход). Расстояние срабатывания для переключения состояния составляет 5-7 мм и может быть изменено при помощи самостоятельной доработки (увеличено или уменьшено).

Благодаря такой дальности срабатывания, появляется возможность скрытого или полускрытого монтажа кнопки, под тонкие поверхности, толщина которых около 7 мм по умолчанию. При желании, сенсорный выключатель можно использовать и с другими более мощными устройствами, требующими напряжения больше 30 В, однако необходимо использовать специальные управляющие реле, без реле это приведет к выходу переключателя из строя (не гарантийный случай). Скрытый монтаж вместе с мощным управляющим реле, позволят спрятать кнопку, которая может открывать различные потайные двери или отсеки или запускать мощные устройства.

Особенности

- Возможность использования вместо обычного включателя / выключателя для маломощных систем.

- Функция включения и выключения при помощи прикосновения (даже через тонкие препятствия).

- Возможность работы с приборами с напряжением 3 - 30 В или более мощными (при помощи реле).

- Наличие встроенного светодиода, для отображения текущего режима работы (включен/выключен).

- Провода подключения - черный (общий минус), красный (питание вход), желтый (питание выход).

- Возможность управления светодиодными лампами, панелями, полосами (12-24 В), управление светильниками, маломощными электроприборами и другие приборами (при помощи реле).

- Возможность скрытого монтажа, за тонкие панели (пластик, дерево, гипсокартон).

- Возможность самостоятельной доработки переключателя, для изменения режима работы.

Характеристики

- Функции: включение, выключение.

- Входное напряжение: 3 - 30В DC.

- Рабочий постоянный ток: 2 А.

- Кратковременный ток: 2,5 А.

- Расстояние срабатывания: 5 - 7 мм.

- Контакты: черный (общий минус), красный (питание вход), желтый (питание выход).

- Длина кабеля: около 10 см.

- Диаметр: 20 мм.

Комплектация

- Сенсорная кнопка переключатель питания 3-30В 2,5А плата DIY модуль KANDO T2 – 1 шт.

- Кабель с разъемом – 1 шт.
