Kimpok KP-T4525 FPV передатчик 4.5 GHz 2.5 W (2 уровня) 16 Ch (4500–4685 MHz) для дронов, AV вход, 7–36 V

Kimpok KP-T4525 FPV передатчик 4.5 GHz 2.5 W (2 уровня) 16 Ch (4500–4685 MHz) для дронов, AV вход, 7–36 V — позволяет передавать видео- и аудиоданные беспроводным способом. Такие устройства применяются для организации беспроводной передачи аудио/видеосигнала на большое расстояние. Часто используются в FPV-системах (дроны, квадрокоптеры), системах видеонаблюдения или видеотрансляций с проводных камер либо переносных видеостанций. Особенностями модели являются работа на нестандартной частоте, 16 каналов передачи, регулируемая мощность передатчика и широкий диапазон рабочего напряжения.

Главной особенностью модели является нестандартная частота передачи данных — 4,5 ГГц. Эта частота удалена от распространённых диапазонов 2,4 ГГц и 5,8 ГГц, что делает её менее подверженной помехам и наводкам. Несмотря на то что передатчик является аналоговым, диапазон 4,5 ГГц обеспечивает хорошо различимую картинку при движении, что характерно для систем 5,8 ГГц. При использовании в военных целях частота 4,5 ГГц помогает избежать воздействия глушителей и систем постановки помех.

К достоинствам модели относится возможность работы на одном из 16 каналов — двух сеток частот по 8 каналов каждая. Это позволяет подобрать канал с минимальным уровнем помех и обеспечить стабильную передачу видеосигнала. Переключение сетки частот и выбор рабочего канала выполняются кнопками на корпусе. Принимать сигнал можно с помощью приёмника, доступного на нашем сайте (код 04228).

Небольшие размеры и вес позволяют устанавливать передатчик на малые летательные аппараты: FPV-дроны, квадрокоптеры и дроны-разведчики. Модель поддерживает два уровня мощности — 25 мВт и 2,5 Вт. Работа на высокой мощности сопровождается нагревом корпуса и требует эффективного охлаждения, с чем успешно справляется встроенная система (радиатор + вентилятор). При питании передатчика от аккумуляторов важно учитывать, что увеличение мощности повышает энергопотребление.

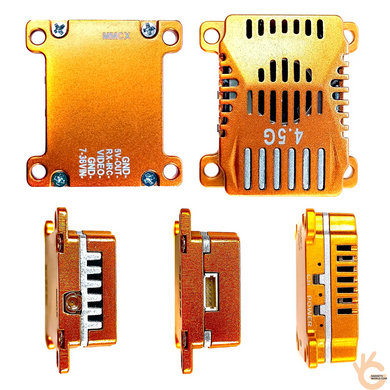

Корпус передатчика выполнен из металлического сплава и имеет прямоугольную форму. Он не является герметичным, поэтому устройство нельзя использовать под осадками без дополнительной защиты. В верхней части корпуса расположен разъём для подключения антенного удлинителя (в комплекте), на конце которого находится SMA-разъём для антенны — с внешней резьбой и отверстием в центре. Внутри корпуса размещён радиатор с вентилятором, обеспечивающий эффективный отвод тепла.

В нижней торцевой части корпуса расположен разъём для подключения управляющего кабеля (питание и AV-сигнал). Передатчик поддерживает широкий диапазон напряжения — от 7 до 36 В; потребляемый ток зависит от выбранного уровня мощности и напряжения питания. В комплекте имеется всенаправленная антенна, однако дальность передачи может быть значительно увеличена при использовании направленных антенн с высоким коэффициентом усиления и при прямой видимости.

Видеопередатчик станет отличным вариантом для малых летательных аппаратов, работающих в условиях риска потери устройства или «одностороннего полёта». В нашем ассортименте представлены также передатчики различной мощности, со сдвинутыми или нестандартными рабочими частотами. Кроме видеопередатчиков, доступны приёмники, комплекты беспроводной передачи (передатчик + приёмник), переходники, антенные удлинители и антенны различных типов и частотных диапазонов.

Внимание! Антенна должна быть подключена к передатчику до его включения. Несоблюдение этого правила может привести к выходу устройства из строя (не гарантийный случай!).

Особенности

- Работа на нестандартной частоте 4,5 ГГц и высокое качество передачи сигнала.

- Возможность передачи данных на одном из 16 беспроводных каналов.

- Два уровня мощности: 25 мВт или 2,5 Вт; встроенное активное охлаждение.

- Переключение частоты и мощности кнопками на корпусе.

- Широкий диапазон питания: 7–36 В.

- Металлический корпус и компактный размер.

- Антенный удлинитель с SMA-разъёмом (внешняя резьба и отверстие в центре).

Характеристики

- Тип: аналоговый видеопередатчик.

- Рабочая частота: 4,5 ГГц (4500–4685 МГц).

- Мощность передатчика: 25 мВт / 2,5 Вт (переключаемая).

- Количество каналов: 16.

- Частоты: сетка А (4500, 4525, 4550, 4575, 4600, 4625, 4650, 4675 МГц), сетка В (4510, 4535, 4560, 4585, 4610, 4635, 4660, 4685 МГц).

- Интерфейс антены: SMA (внешняя резьба и отверстие в центре).

- Входное напряжение: 7–36 В.

- Выходное напряжение: 5 В.

- Рабочая температура: –10…+50 °C.

- Материал: алюминиевый сплав (с вентилятором).

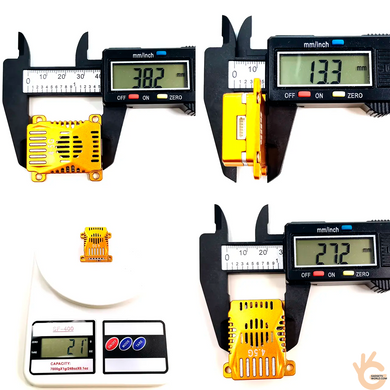

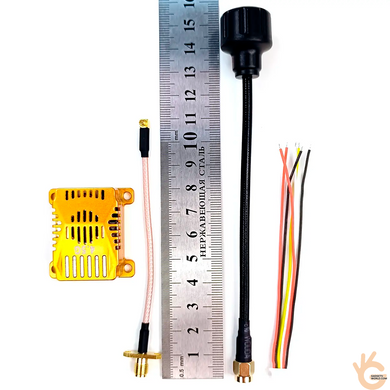

- Размеры: 38 × 27 × 13 мм (без антенны).

- Цвет: жёлтый.

- Вес: 21 г.

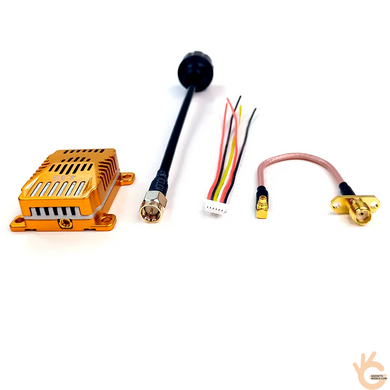

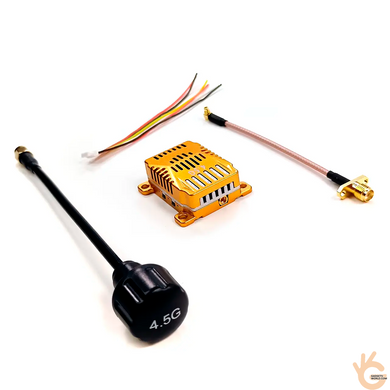

Комплектация

- FPV передатчик 4.5 GHz 2.5 W (2 уровня) 16 Ch (4500–4685 MHz) — 1 шт.

- Антенна — 1 шт.

- Антенный кабель-удлинитель — 1 шт.

- Кабель подключения — 1 шт.
