Kimpok KP-T2245 FPV передатчик-модуль 2.2GHz 4.5W (3 уровня) 8Ch (2000-2280MHz) для дронов, AV вход, 7-36V

Kimpok KP-T2245 FPV передатчик-модуль 2.2GHz 4.5W (3 уровня) 8Ch (2000-2280MHz) для дронов, AV вход, 7-36V – позволит передавать видео и аудио данные беспроводным способом на большое расстояние. Применяется для организации беспроводной передачи аудио/видео сигнала на большое расстояние (по радиоканалу). Часто подобные передатчики применяются в FPV системах (для дронов и квадрокоптеров), в системах видеонаблюдения или видеотрансляций с проводных камер, либо переносных видеостанций. Особенностью модели является переключаемая мощность, отсутствие корпуса, нестандартная рабочая частота 2,2 ГГц, 8 каналов для передачи и поддержка протокола управления IRC Tramp.

Одной из главных особенностей передатчика-модуля является его работа на нестандартной частоте 2,2 ГГц, что позволяет уйти от «лишних помех» вызванных другими бытовыми приборами или системами постановки помех. Передача сигнала может быть на одном из 8 каналов — 2000 МГц (CH1), 2040 МГц (CH2), 2080 МГц (CH3), 2120 МГц (CH4), 2160 МГц (CH5), 2200 МГц (CH6), 2240 МГц (CH7), 2280 МГц (CH8). Для получения данных, передаваемых данным устройством, нужен приемник сигнала с теми же рабочими частотами, в нашем магазине есть такой (код 04224).

Отсутствие корпуса напрямую влияет на размер и вес передатчика, что позволяет установить его на квадрокоптер, дрон или другой летательный аппарат. Использование частоты 2,2 ГГц позволяет уменьшить затухание сигнала. Более того, такой передатчик не будет мешать устройствам, работающим на частоте 1,2 / 5,8 ГГц, которые часто используются в современных бытовых приборах. Также устройства, работающие на частотах 1,2 / 5,8 ГГц, не будут мешать работе передатчика.

К достоинствам модели стоит отнести и возможность самостоятельного выбора мощности передатчика. Передатчик может работать на одном из вариантов мощности — 25 мВт, 800 мВт или 4500 мВт. Работа передатчика на высокой мощности сопровождается высоким нагревом корпуса и необходимостью «отвода тепла», с чем хорошо справляется встроенное активное охлаждение (вентилятор). При запитывании передатчика от различного рода батарей и аккумуляторов важно помнить о том, что повышение мощности передатчика отражается на повышении энергопотребления передатчика.

Передатчик имеет квадратную форму и не имеет никакого корпуса, что не допускает использование передатчика вне помещения во время осадков, без дополнительных средств защиты. Однако отсутствие корпуса позволяет встраивать данный модуль передачи в корпус других более габаритных приборов. Помимо этого, отсутствие корпуса положительно сказывается на весе и размере, что позволяет удобнее размещать данный модуль на различного рода дронах и квадрокоптерах, где каждый грамм на счету.

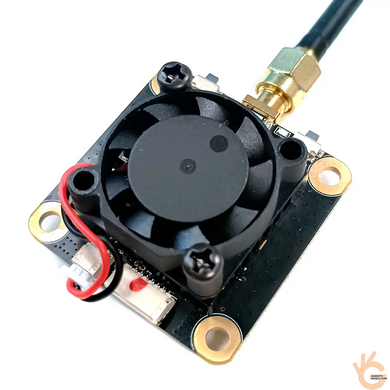

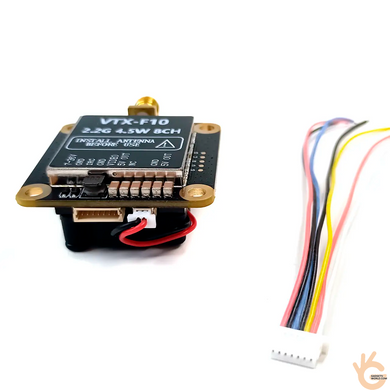

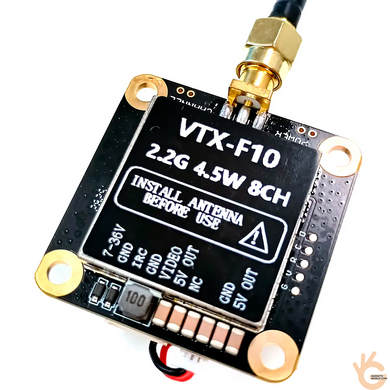

В передней торцевой части платы находятся 2 разъема для подключения кабеля из комплекта поставки. На обратной стороне платы находится охлаждающий вентилятор, благодаря которому рассеивается большая часть тепла при работе на высокой мощности. В верхней части платы находится SMA разъем для подключения антенны, разъем имеет внутреннюю резьбу и «отверстие» в центре, соответственно для подключения на антенне должен быть обратный разъем. Тут же в верхней части находятся 2 кнопки управления функциями передатчика (Channel и Power).

Дальность передачи данных напрямую зависит от выбранного режима работы (выбранной мощности), а также от используемых антенн. Дальность передачи может быть увеличена при использовании направленных антенн с высоким коэффициентом усиления и при прямой видимости. Передатчик имеет широкий диапазон напряжения питания от 7В до 36В, при этом ток потребления зависит от выбранной мощности работы передатчика. Передатчик поддерживает протокол управления IRC Tramp, с поддержкой настройки через экранное меню.

Передатчик-модуль такого типа — это отличный вариант для малых летательных устройств, которые «летят в один конец» или велика вероятность «потерять» устройство ввиду наличия помех. В перечне товаров нашего магазина есть похожие передатчики (разной мощности) с нестандартными частотами передачи. Помимо данного передатчика, в нашем магазине можно найти и другие передатчики (с нестандартными частотами передачи), приемники (корпусные/безкорпусные), комплекты беспроводной передачи (передатчик + приемник), а также различные переходники, антенные удлинители и антенны разного типа и с разными рабочими частотами.

Внимание! Антенна должна быть установлена на передатчик до его подключения к питанию, в противном случае устройство может выйти из строя (не гарантийный случай!)

Особенности

- Высокое качество передачи сигнала и работа на общей частоте 2,2 ГГц.

- Отсутствие корпуса (модульный вариант), для возможности встраивания в корпус других устройств.

- Передача видео и аудио данных беспроводным путем на большое расстояние.

- Передатчик с переключаемой мощностью 25 мВт, 800 мВт и 4500 мВт, со встроенным активным охлаждением.

- Широкий диапазон рабочего напряжения передатчика от 7В до 36В.

- Повышение мощности передатчика отражается на повышении энергопотребления передатчика.

- Возможность передачи данных на любом из 8 беспроводных каналов (переключается кнопкой).

- Протокол управления IRC Tramp, с поддержкой настройки через экранное меню.

- Переключение частоты и мощности при помощи кнопок на корпусе.

- Возможность установки, крепление 30,5 x 30,5 мм / M3.

- Отсутствие встроенного источника питания в передатчике (нет встроенной батареи).

- Регулируемое энергопотребление, малый размер и вес передатчика.

Характеристики

- Тип модуляции: FM.

- Частота передачи: 2,2 ГГц (2000-2280 МГц).

- Количество каналов: 8 каналов.

- Рабочие частоты: 2000 МГц (CH1), 2040 МГц (CH2), 2080 МГц (CH3), 2120 МГц (CH4), 2160 МГц (CH5), 2200 МГц (CH6), 2240 МГц (CH7), 2280 МГц (CH8).

- Выбор каналов: кнопка переключения (кратковременное нажатие).

- Мощность передатчика: 25 мВт, 800 мВт, 4500 мВт (4,5 Вт).

- Поддерживаемый формат видео: NTSC / PAL.

- Протокол управления: IRC Tramp (поддержка настройки через экранное меню).

- Разъем подключения антенны: SMA (внутренняя резьба и «отверстие» в центре).

- Входное напряжение: 7–36 В постоянного тока (2-6S).

- Выходное напряжение: 5 В / 0,5 А.

- Рабочая температура: –10 °C ~ +80 °C.

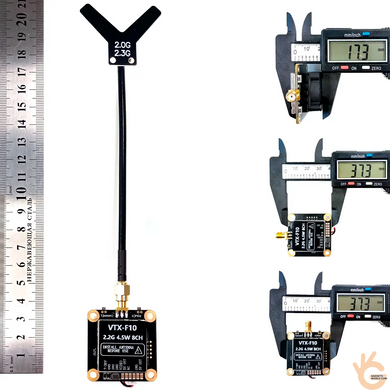

- Размер: 37 × 37 × 18 мм.

- Возможность установки: крепление 30,5 × 30,5 мм / M3.

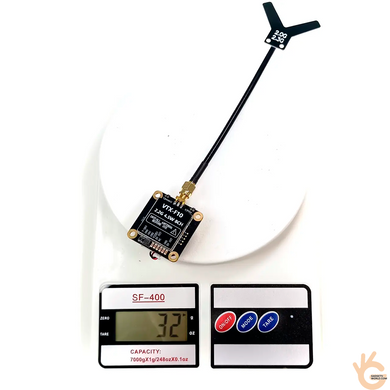

- Вес: 32 грамма.

Комплектация

- FPV передатчик-модуль 2.2GHz 4.5W (3 уровня) 8Ch (2000-2280MHz) для дронов, AV вход, 7-36V – 1 шт.

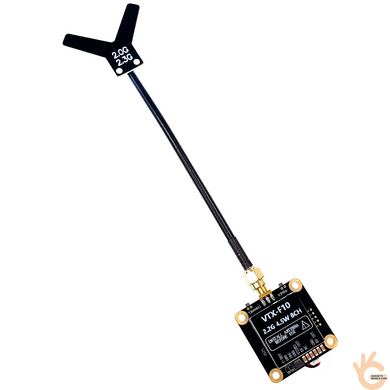

- Антенна (диполь) – 1 шт.
