Генератор ВЧ сигналов JUNTEK HT008 цифровой DDS 23,5 - 6000 МГц, LCD, PLL чип MAX2870, модуль PCB

Генератор ВЧ сигналов JUNTEK HT008 цифровой DDS 23,5 - 6000 МГц, LCD, PLL чип MAX2870, модуль PCB - электронный прибор, предназначенный для синтеза сигналов произвольной формы и частоты. Используется в качестве образцового источника сигнала для проверки различных устройств, а также для настройки (ремонта, анализа) схем и приборов. Функциональные двухканальные генераторы обладают высокими эксплуатационными и техническими характеристики благодаря использованию технологии прямого цифрового синтеза сигнала DDS.

Прямой цифровой синтез - метод, позволяющий получить аналоговый сигнал за счет генерации временной последовательности цифровых отсчетов и их дальнейшего преобразования в аналоговую форму посредством цифроаналогового преобразователя (ЦАП). Так как сигнал сначала синтезируется в цифровой форме, такое устройство может обеспечить быстрое переключение частоты, высокое разрешение по сетке частот, работу в широком диапазоне частот.

Благодаря развитию микросхемотехники и технологии, на сегодняшний день синтезаторы DDS представляют собой очень компактные микросхемы с низким энергопотреблением. Так как данный генератор хоть и не дорогой, но имеет хорошую разрядность ЦАП (вертикальное отклонения) и разрядность по времени (горизонтальное отклонения). Эти преимущества генератора сигналов позволяют генерировать сигнал с большой точностью и без ступенек (например, при генерации гармонических колебаний таких как синусоида или ей подобные).

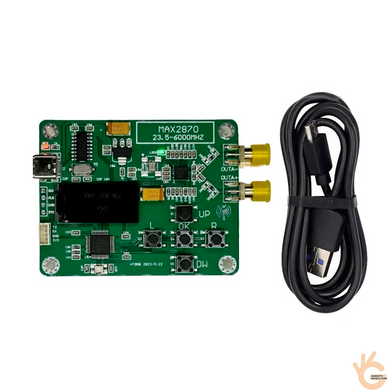

Генератор выполнен в виде модуля из печатной плати на которой смонтированы все компоненты. На плате есть крепежные отверстия, что позволяет смонтировать модуль через резьбовые стойки как на панель с отверстием для экрана, так и на любую плоскость или универсальный корпус. На передней части платы имеется небольшой, но четкий OLED дисплей, на котором отображаются и выполняться все настройки. Возле дисплея расположены тактовые кнопки для выполнения настройки прибора. В данной модели установлена микросхема DDS генератора MAX2870 которая имеет диапазон частот 23,5 - 6000 МГц. Это новая микросхема от Maxim Integrated, обладающая широким диапазоном выходной частоты по сравнению с аналогами. Это позволяет перекрывать широкий спектр задач одним генератором вместо нескольких устройств с узким диапазоном частот. Так же чип позволяет генерировать сигнал на два канала. Первый канал предназначен для генерирования гармонических колебаний (синусоида и ей подобные), а второй для генерации тактового сигнала (прямоугольный сигнал). Напряжение питания подается на плату через разъем USB Type-C. Также в комплекте входит кабель JST 4 pin (+3.3V, GND, Rx, Tx) для подключения USB – UART переходника это может пригодиться для внешней настройки с ПК.

Диапазон частот и амплитуд, достаточен для использования, как начинающим радиолюбителям, так и профессионалам. Прибор можно использовать как калибровочный, для поверки других устройств (частотомеров в мультиметрах или соответствия амплитуды и частоты в показаниях осциллографа). Будет полезным для настройки или снятия амплитудно-частотных характеристик (АЧХ) при ремонте или разработке разных приборов. Возможно, использование как генератора тактовых сигналов для цифровых систем, разработки или ремонта (компьютеров телефонов и прочей техники).

Особенности

- Безкорпусное устройство в виде модуля.

- Возможность монтажа в любой корпус или на панель.

- Широкий диапазон генерируемых частот.

- Для питания прибора используется современный разъем USB Type-C.

- Контрастный OLED дисплей.

- Два отдельных выхода частоты (для гармонических и прямоугольных сигналов).

- Может использоваться с радиочастотными приборами, работающими с технологиями: w-cdma, td-scdma, WiMAX, GSM, PCS, DCS, DECT.

- Использование как тестового прибора.

- Для теста локальных сетей (LAN), кабелей и телевизионного оборудования.

- Возможность использования как тактового генератора для цифровых схем.

- Питание от USB компьютера или зарядного устройства смартфонов.

Характеристики

- Тип: DDS генератор сигналов (частоты).

- Диапазон выходной частоты: 23,5 - 6000 МГц.

- Разъёмы выходов частоты: SMA.

- Напряжение источника питания: 5 В (адаптер питания не в комплекте).

- Программируемая выходная мощность: Да.

- Функция отключения сигнала на выходе RF: Да.

- Режим быстрой блокировки в широкой полосе пропускания: Да.

- Размеры: 80 х 53 х 8 мм.

- Вес: 100 грамм.

Комплектация

- Генератор ВЧ сигналов JUNTEK HT008 - 1 шт.

- Кабель USB А - USB Type-C - 1 шт.

- Кабель JST для подключения USB – UART переходника - 1 шт.
