Датчик движения миниатюрный скрытый 3-24В/3А, для управления низковольтным оборудованием MY Gadget MD1A

Датчик движения миниатюрный скрытый 3-24В/3А, для управления низковольтным оборудованием MY Gadget MD1A – позволит обнаружить движение и подать управляющий сигнал на низковольтное оборудование. Данный датчик является максимально уменьшенной версией датчика движения, которые часто используются в домашних системах сигнализации. Особенностью является крайне малый размер, низкое потребление, отсутствие электромеханических контактов (реле) и возможность управления низковольтным оборудованием.

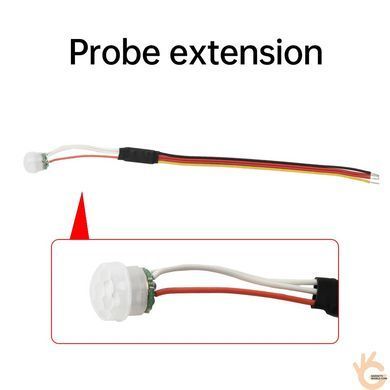

Проще говоря, это датчик движения с выносным сенсором, для уменьшения габаритов и возможности встраивания в предметы интерьера. Датчик можно применить в разных системах внутри дома, как управляющий датчик системы умного дома (пример, для включения света, светодиодных LED лент), так и в системах видеонаблюдения (подача управляющего сигнала). Датчик имеет удобную форму, сенсор вынесен с управляющей платы на проводе, что позволяет его легко спрятать подальше от управляющей платы.

Размер самого датчика составляет 12х11 мм, что позволяет его комфортно встроить в «умный дом». Ввиду небольшого размера самого датчика движения, встроенного фото сенсора (датчика освещённости) в нём нет, следовательно, датчик будет срабатывать как днем, так и ночью.

Фактически датчик разделен на 2 части – плату управления и сам датчик, соединенные проводами, при этом из платы выходит 4 провода для подключения. В нижней его части, расположен стабилизатор питания схемы и бесконтактный ключ на полевом транзисторе. Рассчитанный на постоянный ток, силой не более 3А (36 Вт) при движении он включает бесконтактный ключ, на время 30 сек. При этом, если в течение этого времени, происходит движение, то таймер перезапускается, и подача управляющего сигнала происходит непрерывно. Например, если человек будет всё время перемещаться в помещении и останавливаться не более чем 30 секунд, свет, который подключен к этому датчику, будет светить непрерывно.

Фактически при постоянном движении датчик, всегда будет активным, что немаловажно, если использовать этот датчик, например, для систем видео наблюдения. Используя данный датчик можно сильно экономить заряд аккумуляторов в системах с автономным или резервным питанием. Ток «покоя» у него всего 50 мкА, а это 0,00005 А следовательно экономия «на лицо». Никаких «органов» регулировки, чувствительности или задержки нет, а сама схема покрыта ПВХ.

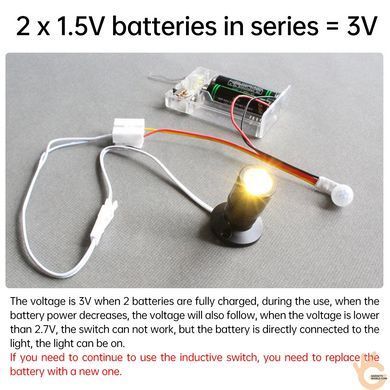

Датчик не имеет электромеханических частей (реле), а полупроводниковые элементы, что позволяет не только увеличить ресурс прибора в 1000 раз, но и избежать звука «клацанья» во время работы. Для подключения входного питающего напряжения от 3 до 24 Вольт, используются два провода, а именно: Красный "+" питания; Чёрный "–" питания. Для подключения выходной нагрузки, также используются два провода: второй Красный "+" выходной (общий с "+" питания) и Жёлтый "–" выходной.

Примечание! При необходимости наши инженеры могут установить выносной сенсор, непосредственно на исполнительную плату (бесплатно), а также припаять необходимые разъёмы (цена оговаривается при заказе).

Особенности

- Возможность обнаружения движения и подачи управляющего сигнала на низковольтное оборудование.

- Возможность встраивания в домашний интерьер в качестве управляющего элемента системы «умного дома».

- Наличие встроенного таймера на 30 секунд для отсчета «последнего» движения.

- Широкий диапазон питания от 3-24 В, а также низкое потребление всего 50 мкА (0,00005 А).

- Не имеет датчика освещенности, работает и днем, и ночью.

- Возможность доработки и установки сенсора непосредственно на плату управления.

- Крайне малый размер, малый вес и простой монтаж.

Характеристики

- Тип: датчик движения.

- Рабочее напряжение: 3-24 В.

- Мощность нагрузки: 36 Вт.

- Ток на выходе: 3А.

- Статический ток: < 50μA.

- Время задержки: 30 сек.

- Угол детекции: 120° (форма конуса).

- Расстояние детекции: 0 - 8 м.

- Общая длина: 2000 мм.

- Длина кабеля (плата-датчик): 50 мм.

- Длина кабеля (плата-вход/выход): 125 мм.

- Размер платы: 20 х 9 мм.

- Размер датчика: 12х11 мм.

- Рабочая температура: -20 °С ~ +50 °С.

- Материал: ПВХ.

- Цвет сенсора: белый.

Комплектация

- Датчик движения миниатюрный скрытый MY Gadget MD1A – 1 шт.
