Аттенюатор цифровой программируемый с LED 9 кГц - 6 ГГц, 0-63,5 дБ, вход до 24 дБм JUNTEK ARW637

Аттенюатор цифровой программируемый с LED 9 кГц - 6 ГГц, 0-63,5 дБ, вход до 24 дБм JUNTEK ARW637 – подходит для эксплуатации в составе систем, работающих в частотном диапазоне от 9 кГц до 6000 МГц, что позволяет рекомендовать устройство для систем радиосвязи и комплектов усиления мобильного сигнала. Устройство имеет систему управления затуханием сигнала, при этом затухание регулируется в пределах от 0 до 63,5 дБ. Аттенюатор такого типа станет отличным помощником в системах, требующих точной настройки вносимого затухания или частой смены параметров.

Аттенюатор работает в диапазоне частот от 9 кГц до 6 ГГц (микросхема поддерживает до 8 ГГц, однако печатная плата FR4 ограничивает практическую верхнюю рабочую частоту до 6 ГГц). Данный цифровой ступенчатый аттенюатор основан на микросхеме ARW637 и обеспечивает широкий диапазон затухания от 0 до 63,5 дБ. Аттенюатор имеет возможность выбора шага (0,5 дБ, 1 дБ или 10 дБ), при этом регулировка выполняется с помощью поворотного энкодера с кнопкой: поворот изменяет уровень затухания, а нажатие переключает величину шага.

Использование аттенюатора в ВЧ-системах позволяет смоделировать затухание и многократно снизить мощность сигнала: уменьшить мощность перед антенной (для уменьшения радиуса действия), проводить измерение мощности ВЧ-сигнала, использовать прибор перед репитерами (усилителями) и при измерениях осциллографом. Основное преимущество программируемого аттенюатора перед традиционными аналоговыми моделями, для каждого номинала которых требуется отдельный аттенюатор, заключается в возможности гибкой настройки уровня затухания в диапазоне от 0 до 63,5 дБ.

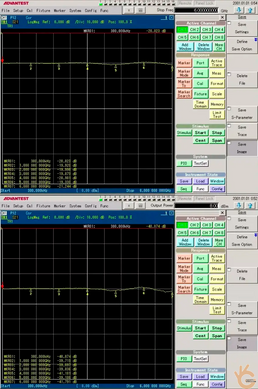

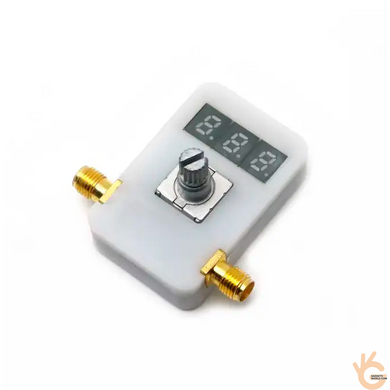

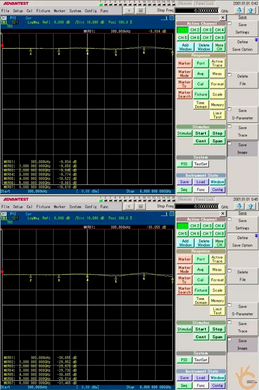

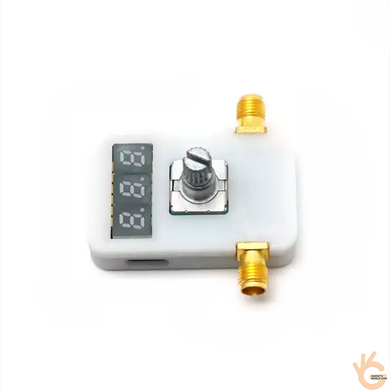

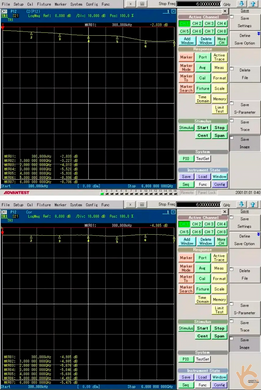

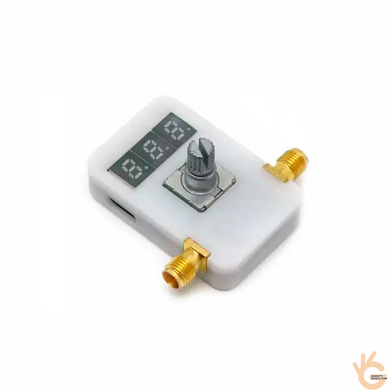

Цифровой аттенюатор выполнен в виде печатной платы, которая помещена в пластиковый корпус, изготовленный методом 3D-печати, поэтому на поверхности корпуса могут присутствовать небольшие шероховатости и незначительные визуальные дефекты. Корпус не является герметичным, поэтому не защищён от воздействия влаги и предназначен для использования только внутри помещения или внутри другого оборудования. Сверху расположен LED-дисплей, а под ним находится единственный регулятор в виде энкодера с кнопкой. Слева и справа расположены ВЧ-разъёмы типа SMA Female (внешняя резьба и отверстие в центре).

Аттенюатор является двунаправленным (не имеет направленности), однако не имеет внутренней блокировки постоянного тока, поэтому радиочастотный сигнал не должен содержать постоянной составляющей. Такой прибор идеально подходит для защиты измерительного оборудования, увеличения динамического диапазона и тестирования усилителей мощности, малошумящих усилителей и приёмников. Питание осуществляется через разъём USB Type-C (гнездо) от любого источника питания 5 В без поддержки быстрой зарядки (QC или PD). Порт USB Type-C предназначен только для подачи питания.

Цифровой аттенюатор оснащён разъёмами SMA Female, что позволяет устанавливать его практически на любом участке ВЧ-тракта (например, между портом репитера и антенным кабелем). Одним из наиболее распространённых вариантов применения является измерение мощности радио- или видеопередатчиков при подключении аттенюатора перед измерительным прибором. Аттенюатор позволяет расширить входной диапазон измерительных приборов и избежать перегрузки или повреждения их входных цепей.

Подобные приборы применяются достаточно широко: для защиты анализаторов спектра и приёмников от высокой мощности, регулировки уровня сигнала на ВЧ-испытательных стендах, настройки усилителей мощности и малошумящих усилителей, увеличения динамического диапазона измерительных систем, а также в учебных лабораториях и любительских радиостанциях. Помимо данной модели, в нашем магазине представлены и другие аттенюаторы (код 04171 и код 03874).

Особенности

- Наличие LED-дисплея и возможность ручной регулировки затухания.

- Широкий частотный диапазон от 9 кГц до 6 ГГц (микросхема ARW637).

- Управление прибором при помощи поворотного энкодера с кнопкой (поворот — изменение затухания, нажатие — изменение шага).

- Наличие стандартных разъёмов SMA Female (внешняя резьба и отверстие в центре).

- Разъём USB Type-C для подключения питания 5 В (без поддержки быстрой зарядки QC или PD).

- Пластиковый корпус, изготовленный методом 3D-печати (возможны небольшие шероховатости поверхности).

- Отсутствует внутренняя блокировка постоянного тока, поэтому ВЧ-сигнал не должен содержать постоянной составляющей.

- Отлично подходит для защиты измерительного оборудования, увеличения динамического диапазона и тестирования усилителей мощности, малошумящих усилителей и приёмников.

- Компактные размеры, небольшой вес и удобство транспортировки.

Характеристики

- Тип микросхемы: ARW637 (практическая верхняя частота ограничена до 6 ГГц печатной платой FR4).

- Частотный диапазон: 9 кГц - 6 ГГц.

- Диапазон затухания: 0 - 63,5 дБ.

- Шаг регулировки: 0,5 дБ, 1 дБ, 10 дБ (выбирается нажатием энкодера).

- Максимальная входная мощность ВЧ: +24 дБм CW (при отсутствии постоянной составляющей).

- Точность: ±1,8 дБ.

- Волновое сопротивление: 50 Ом.

- Вносимые потери: 2 дБ (мин.) - 9 дБ (макс.).

- Двунаправленность: поддерживается (вход и выход взаимозаменяемы).

- Управление: поворотный энкодер (поворот — изменение затухания, нажатие — изменение шага).

- Порты и интерфейсы: 2 × SMA Female, 1 × USB Type-C (гнездо).

- Питание: 5 В (USB Type-C).

- Рабочая температура: -10...+50 °C.

- Размер: 44 × 28 × 10 мм.

- Вес: 18 грамм.

Комплектация

- Аттенюатор цифровой программируемый JUNTEK ARW637 – 1 шт.
