Аттенюатор цифровой программируемый с LCD 9 кГц - 6 ГГц 1-31 дБ до 1000 мВт JUNTEK JDS-A6G на чипе PE43703

Аттенюатор цифровой программируемый с LCD 9 кГц - 6 ГГц 1-31 дБ до 1000 мВт JUNTEK JDS-A6G на чипе PE43703 - предназначен для эксплуатации в составе систем, работающих в частотном диапазоне от 9 кГц до 6000 МГц, что позволяет рекомендовать устройство для систем радиосвязи и комплектов усиления мобильного сигнала. Прибор имеет систему управления затуханием сигнала, при этом затухание регулируется в пределах от 1 до 31 дБ. Цифровой аттенюатор станет незаменимым помощником в системах, требующих точной настройки вносимого затухания или частой смены параметров.

Использование в ВЧ-системе аттенюатора, позволяет смоделировать затухание и многократно снизить мощность сигнала: уменьшить мощность перед антенной (для уменьшения радиуса действия), при измерении мощности ВЧ сигнала, перед репитерами (усилителями), при измерениях осциллографом. Основное преимущество программируемого аттенюатора перед традиционными аналоговыми, которые на каждый номинал надо отдельный аттенюатор, это возможность настройки уровня затухания всего одним прибором в пределах от 9 кГц до 6000 МГц.

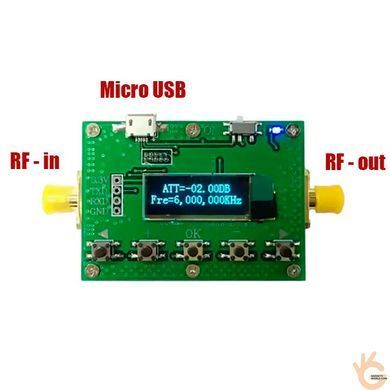

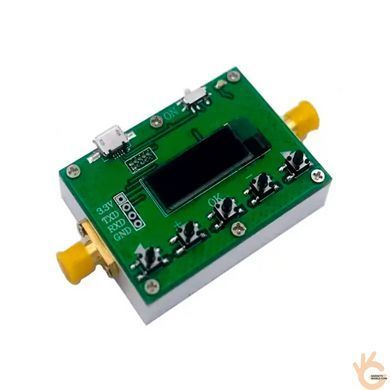

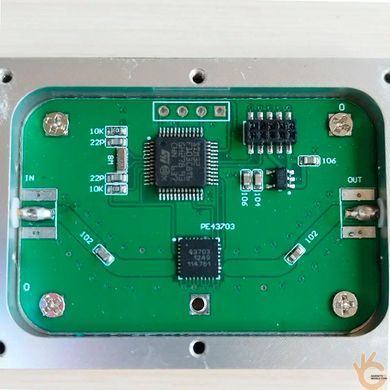

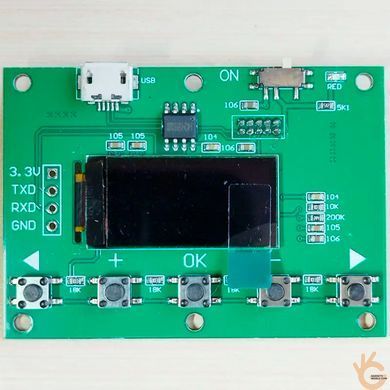

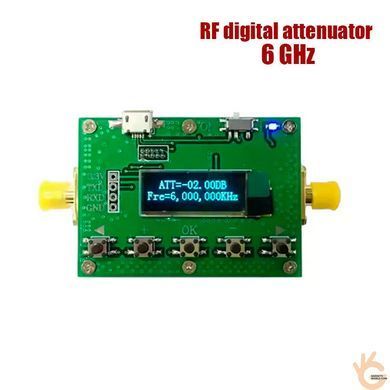

Цифровой аттенюатор выполнен в виде печатной платы, смонтированной на алюминиевом радиаторе, не имеющий защиты от воздействия осадков и предназначен для использования только внутри корпуса или внутри помещения. Сверху платы расположен высококонтрастный OLED дисплей. Под дисплеем расположены 5 кнопок управления (« < » « + », «ОК», « – », « > »). Над дисплеем находится разъем питания Micro-USB, а правее от него расположен тумблер питания. Слева и справа расположены ВЧ разъёмы типа SMA-female (RF-in и RF-out).

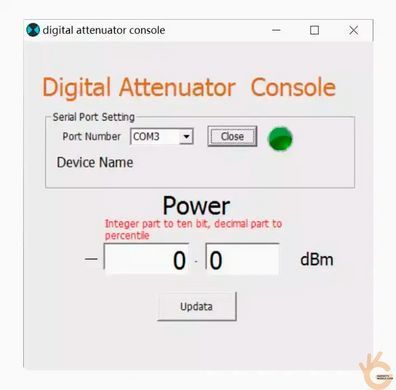

Цифровой аттенюатор является сложным электронным устройством, оснащённым экраном, управляющими клавишами и требующим внешнего электрического питания 5В от порта Micro-USB (порт только для питания). Система ручной регулировки позволяет снизить уровень сигнала на 31 дБ с шагом 1 дБ. Текущий уровень аттенюации отображается на экране устройства, управление осуществляется при помощи клавиш. Максимально подводимая мощность составляет около 1 Вт. Более детальные параметры чипа и устройства смотрите в прикрепленном PDF-файле.

Цифровой аттенюатор оснащен разъёмами SMA-female, что позволяет устанавливать его в качестве переходника практически на любом участке ВЧ-тракта (например, между портом репитера и кабелем антенны). Самым частым применением может стать измерение мощности радио (видео) передатчиков, подключив перед измерительным прибором. Аттенюатор позволит расширить входной диапазон измерительных приборов и избежать перегрузки и выхода из строя измерительного входа.

Особенности

- Наличие высококонтрастного OLED дисплея, для отображения показаний.

- Широкий частотный диапазон от 9 кГц до 6 ГГц на чипе PE43703.

- Управление прибором при помощи 5 кнопок на корпусе (« < » « + », «ОК», « – », « > »).

- Наличие стандартных разъемов подключения SMA-female.

- Мощный алюминиевый радиатор, для эффективного отвода тепла.

- Разъем Micro-USB для подключения питания прибора 5 В (без быстрой зарядки QC).

- Компактные размеры прибора, небольшой вес и простая транспортировка.

Характеристики

- Частотный диапазон: 9 кГц - 6000 МГц.

- Модель чипа: PE43703.

- Подводимая мощность: 1 Вт.

- Вносимое затухание: 1 - 31 дБ.

- Шаг ослабления: 0,25 дБ.

- Вносимые потери: ≤1,5 дБ (вносимые потери на высоких частотах будут больше).

- Точность ослабления: ±0,25 дБ (макс.).

- Волновое сопротивление: 50 Ом.

- Коэффициент стоячей волны: ≤ 1,4.

- Порты и интерфейсы: 2 x SMA-female, 1 x Micro-USB.

- Питание: 5В (порт Micro-USB).

- Рабочая температура: -10 °C ~ +50 °C.

- Размер: 55 x 40 x 17 мм (без учета выступающих разъемов SMA).

- Вес: 60 грамм.

Комплектация

- Аттенюатор цифровой программируемый с LCD 9 кГц - 6 ГГц 1-31 дБ до 1000 мВт JUNTEK JDS-A6G – 1 шт.

- Кабель USB – 1 шт.
