AKK ALPHA 10 FPV видеопередатчик-модуль 5.8 GHz 10W (5 уровней) 80Ch (4990–5945MHz) для дронов, OSD AV, 12–28V

AKK ALPHA 10 FPV видеопередатчик-модуль 5.8 GHz 10W (5 уровней) 80Ch (4990–5945MHz) для дронов, OSD AV, 12–28V — позволяет передавать видео- и аудиоданные беспроводным способом на дальнее расстояние. Подобные передатчики применяются для организации беспроводной передачи аудио/видео сигнала на значительное расстояние. Передатчики такого типа часто используются в FPV-системах (дроны, квадрокоптеры), системах видеонаблюдения и видеотрансляций с обычных проводных камер или переносных видеостанций. Особенностями являются переключаемая мощность, 80 каналов передачи и широкий диапазон рабочего напряжения.

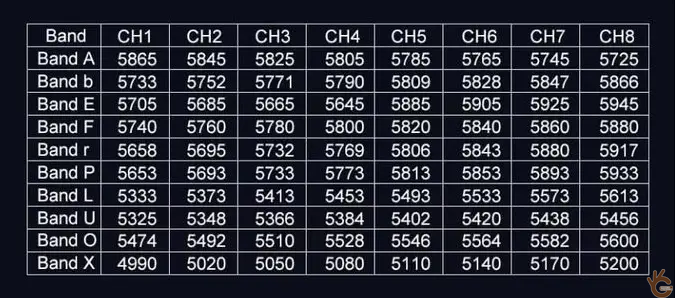

Главной особенностью модели можно назвать возможность работы на одном из 80 каналов, что подразумевает 10 сеток частот по 8 каналов в каждой. Имея доступ к 80 каналам передачи, можно подобрать частоту с минимальным количеством помех, что обеспечивает более качественную и стабильную передачу сигнала. Переключение сетки частот и выбор рабочей частоты осуществляется при помощи кнопок на корпусе. Таблицу рабочих частот для данного передатчика можно посмотреть в дополнительных фотографиях товара.

Средний размер и малый вес передатчика позволяют устанавливать его на малые летательные аппараты, такие как FPV-дроны, квадрокоптеры или разведывательные дроны. Частота 5,8 ГГц обеспечивает хорошую стабильность видеосигнала при движении (по сравнению с 1,2 ГГц и 2,4 ГГц). Однако сигнал на частоте 5,8 ГГц хуже проходит через препятствия (в сравнении с 2,4 и 1,2 ГГц), поэтому он более удобен для использования на открытой местности, чем в городской застройке.

К достоинствам модели также относится возможность выбора мощности передатчика. Передатчик может работать на одном из пяти уровней мощности: 1, 3, 5, 7 или 10 Вт. Работа на высокой мощности сопровождается значительным нагревом корпуса и необходимостью отвода тепла, с чем успешно справляется встроенное активное охлаждение (радиатор + вентилятор. При питании передатчика от различных источников важно учитывать, что увеличение мощности приводит к увеличению энергопотребления.

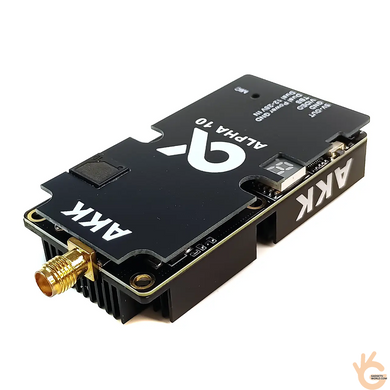

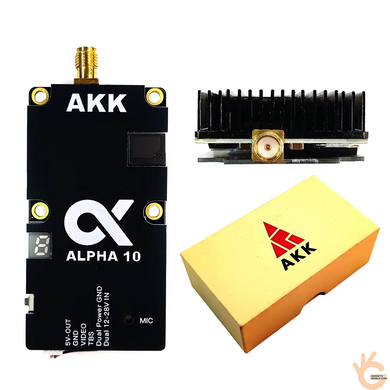

Передатчик имеет прямоугольный металлический корпус. Корпус не герметичен, поэтому не допускается использование устройства вне помещения во время осадков без дополнительных средств защиты. В верхней части корпуса находится SMA разъём для подключения антенны — он имеет внешнюю резьбу и отверстие в центре; соответственно, на антенне должен быть обратный разъём. На передней панели расположен LED-дисплей-индикатор для контроля выбранных параметров.

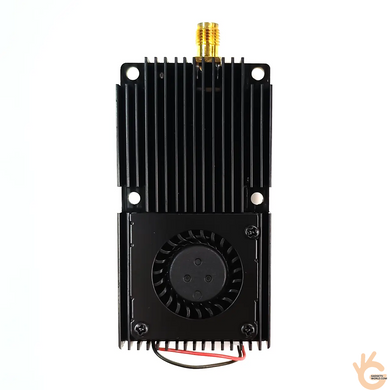

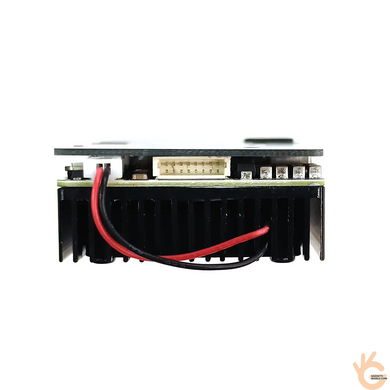

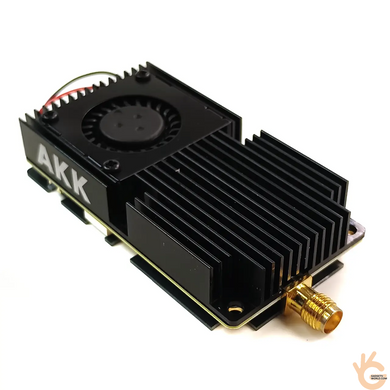

В нижней задней части корпуса расположен радиатор с охлаждающим вентилятором, который рассеивает основное количество тепла. Также в нижней торцевой части корпуса расположен разъём для подключения управляющего кабеля (питание и AV-сигнал). Передатчик поддерживает настройку параметров OSD, что позволяет более удобно производить настройку. Устройство имеет широкий диапазон входного напряжения — от 12 до 28 В, при этом ток потребления напрямую зависит от выбранной мощности и напряжения. Дальность передачи может быть значительно увеличена при использовании направленных антенн с высоким коэффициентом усиления и при наличии прямой видимости.

Видеопередатчик будет отличным вариантом для малых летательных устройств, которые «летят в один конец», либо в ситуациях, когда высока вероятность потери устройства из-за помех. В ассортименте нашего магазина есть похожие передатчики разной мощности, а также модели со сдвинутыми или нестандартными частотами. Помимо видеопередатчиков, у нас можно найти и другие виды передатчиков (с нестандартными рабочими частотами), приёмники, комплекты беспроводной передачи (передатчик + приёмник), различные переходники, антенные удлинители и антенны разных типов.

Внимание! Антенна должна быть установлена на передатчик до его подключения к питанию. В противном случае устройство может выйти из строя (не гарантийный случай)

Особенности

- Высокое качество передачи сигнала и работа на частоте 5,8 ГГц.

- Передача видео- и аудиоданных беспроводным способом на дальнее расстояние.

- Возможность работы на любом из 80 беспроводных каналов.

- Наличие LED-дисплея для удобного выбора сетки частот и канала.

- Передатчик с переключаемой мощностью 1, 3, 5, 7 и 10 Вт благодаря встроенному активному охлаждению.

- Повышение мощности передатчика приводит к увеличению энергопотребления.

- Переключение частоты и мощности осуществляется при помощи кнопок на корпусе.

- Широкий диапазон питания — от 12 до 28 В.

- Регулируемое энергопотребление и компактный размер передатчика.

Характеристики

- Тип: аналоговый видеопередатчик.

- Рабочая частота: 5,8 ГГц (4990–5945 МГц).

- Мощность передатчика: 1, 3, 5, 7, 10 Вт (переключаемая).

- Количество каналов: 80.

- Рабочие частоты: таблица в дополнительных фото товара.

- Интерфейс подключения антенны: SMA (внешняя резьба и отверстие в центре).

- Рабочее напряжение: 12–28 В.

- Выходное напряжение: 5 В.

- Ток потребления: 2,8 А (при 12 В), 1,1 А (при 28 В).

- Поддержка SmartAudio: есть.

- Рабочая температура: −10 °C … +50 °C.

- Материал корпуса: металлический сплав.

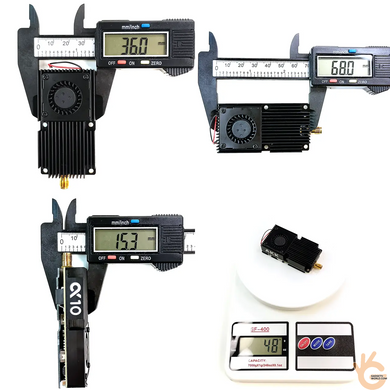

- Размеры: 68 × 36 × 15 мм (без антенны).

- Цвет: чёрный.

- Вес: 48 г.

Комплектация

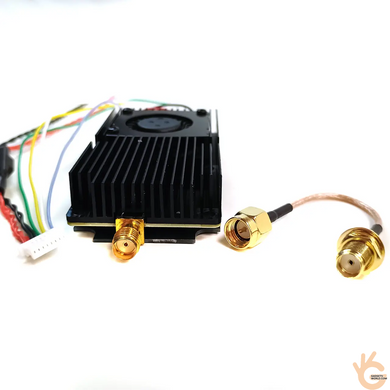

- FPV видеопередатчик-модуль 5.8 GHz 10 W (5 уровней) 80 Ch (4990–5945 MHz), OSD AV, 12–28 V — 1 шт.

- Кабели подключения — 1 комплект.
