Розгалужувач/суматор широкосмуговий сплітер антенний радіо 500–6000 МГц, мікрополосковий сплітер HAMY 6.0G

Розгалужувач/суматор широкосмуговий сплітер антенний радіо 500–6000 МГц, мікрополосковий сплітер HAMY 6.0G – дає змогу «розділити» радіосигнал на два однакові, тим самим передати його на 2 різні пристрої. Прилад може успішно застосовуватися, наприклад, для підключення 2 приймальних пристроїв до 1 антени або навпаки: 1 приймального чи передавального пристрою до 2 антен, наприклад, з різною спрямованістю або різним коефіцієнтом підсилення. Застосовується в телебаченні, FPV-авіамоделюванні та іншій ВЧ-техніці.

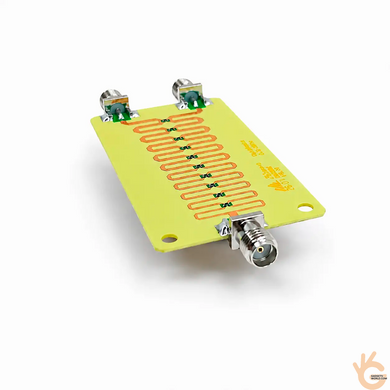

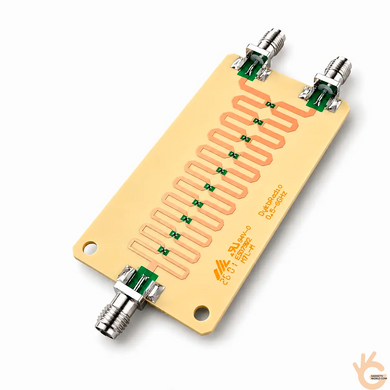

Особливістю моделі можна назвати розширений діапазон робочих частот (до 6 ГГц). Виготовлений із високочастотного спеціалізованого склотекстоліту. Покриття провідних елементів не позолочене, однак сплітер має малий коефіцієнт втрат і хорошу пропускну здатність. Прилад має вигляд друкованої плати з трьома SMA-роз’ємами (зовнішня різьба та отвір у центрі) для підключення антен і пристрою, при цьому постачається без корпусу, що зручно для «вбудовування» в інші пристрої. Максимальна вхідна потужність становить 25 Вт.

Плата має широкий діапазон робочих частот 500–6000 МГц, стабільну роботу та мінімальні втрати сигналу при використанні якісних з’єднувальних кабелів. Представлена модель розгалужувача сигналу призначена для самостійного встановлення в корпус або використання у вигляді плати в домашніх умовах. Окрім цього суматора, в асортименті товарів нашого магазину є схожа модель з максимальною частотою до 4000 МГц (код 04107), а також «вузькосмуговий» суматор із позолоченими контактами (код 03543).

Особливості

- Можливість розділити/об’єднати радіосигнал для двох пристроїв.

- Можливість підключення передавального/приймального пристрою до двох антен.

- Використання високочастотного спеціалізованого склотекстоліту.

- Розширений діапазон робочих частот (до 6000 МГц) і низькі втрати сигналу.

- Підключення через роз’єми SMA (зовнішня різьба та отвір у центрі).

- Має стабільно високу якість і невеликі втрати сигналу.

- Можливість застосування в телебаченні, FPV-авіамоделюванні та іншій ВЧ-техніці.

Характеристики

- Частотний діапазон: 500–6000 МГц.

- Внесені втрати (1 ГГц): близько 0,3 дБ.

- Внесені втрати (2,4 ГГц): близько 1 дБ.

- Внесені втрати (4 ГГц): близько 2,3 дБ.

- Максимальна вхідна потужність: 25 Вт.

- КСХ: ≤ 1,5.

- Розділення каналів: ≥ 20 dB.

- Опір: 50 Ω.

- Пульсація смуги пропускання: ≤ 0,3 дБ.

- Фазовий дисбаланс: ≤ 3°.

- Роз’єм підключення: SMA (зовнішня різьба та отвір у центрі).

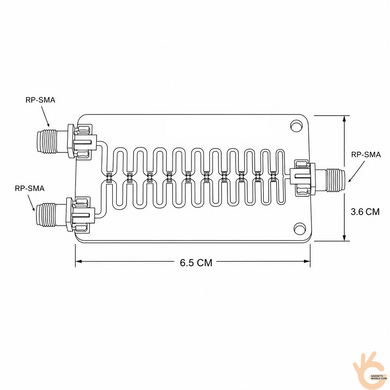

- Розмір: 65 × 36 мм.

- Вага: 15 грамів.

Комплектація

- Розгалужувач/суматор широкосмуговий сплітер антенний радіо 500–6000 МГц, мікрополосковий сплітер HAMY 6.0G – 1 шт.
