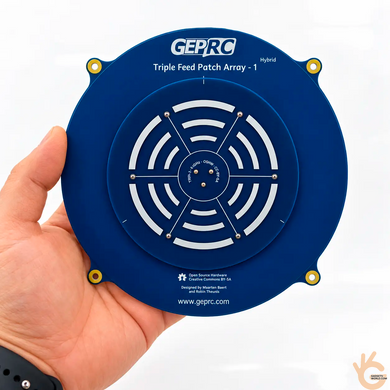

Планарна FPV-антена GEPRC Triple Feed Patch Array, 5,8 ГГц, 14,4 дБі, 30°, 2 × SMA, RHCP/LHCP, для FPV-дронів

Планарна FPV-антена GEPRC Triple Feed Patch Array, 5,8 ГГц, 14,4 дБі, 30°, 2 × SMA, RHCP/LHCP, для FPV-дронів — спрямована антена для передавання та приймання радіосигналу з круговою поляризацією. Працює в діапазоні 5,8 ГГц і переважно застосовується в авіамоделюванні, зокрема з безпілотними літальними апаратами, дронами та квадрокоптерами. Антена підтримує праву (RHCP) і ліву (LHCP) кругову поляризацію, що дає змогу вибирати відповідну поляризацію залежно від використовуваної системи передавання сигналу.

FPV-антена GEPRC Triple Feed Patch Array розвиває ідею конструкції Triple Feed Patch і вирізняється високим коефіцієнтом підсилення, заявленим на рівні 14,4 дБі. У її конструкції використовується масив із семи пов'язаних патч-елементів, що забезпечує високе підсилення та виражену спрямованість. Через порівняно вузьку діаграму спрямованості ця антена не завжди зручна для звичайних FPV-польотів на невеликих відстанях, проте добре підходить для завдань, у яких важливий зв'язок на великій дистанції.

Завдяки багатосекційному масиву GEPRC Triple Feed Patch Array забезпечує спрямований прийом і передавання сигналу. Це може допомогти підтримувати стабільніший зв'язок в умовах радіоперешкод і за великої кількості інших джерел сигналу. Антена підходить для систем, у яких важливі дальність передавання, спрямованість і якість радіозв'язку.

Антена має компактну конструкцію та оснащена двома роз'ємами SMA jack — із зовнішньою різьбою та без центрального штиря. Два роз'єми призначені для вибору між правою та лівою круговою поляризацією. Під час підключення кабелю до одного з роз'ємів до вільного роз'єму необхідно під'єднати термінатор на 50 Ом. До комплекту також входить SMA-кабель, який дає змогу підключити антену до сумісного обладнання з роз'ємом SMA plug — із внутрішньою різьбою та центральним штирем.

Ширина діаграми спрямованості становить 30° по горизонталі та вертикалі. Антену можна встановлювати надворі за умови надійної герметизації з'єднань. Окрім FPV-систем, її можна застосовувати в сумісних системах бездротового відеоспостереження та передавання даних, де потрібен спрямований радіосигнал. Використовувати її можна як на передавальному, так і на приймальному боці радіолінії за умови сумісності обладнання.

Особливості

- Робоча частота — 5,8 ГГц.

- Спрямована конструкція для збільшення дальності радіозв'язку.

- Підходить для систем, у яких важлива стабільність передаваного та прийнятого сигналу.

- Може застосовуватися в сумісних системах бездротового відеоспостереження та передавання даних.

- Коефіцієнт підсилення антени — 14,4 дБі.

- Ширина діаграми спрямованості — 30° по горизонталі та вертикалі.

- Підтримка правої (RHCP) і лівої (LHCP) кругової поляризації.

- Можливість зовнішнього встановлення за умови надійної герметизації з'єднань.

Характеристики

- Тип антени: патч-антена.

- Робоча частота: 5,8 ГГц.

- Смуга пропускання: 660 МГц (5,47–6,13 ГГц).

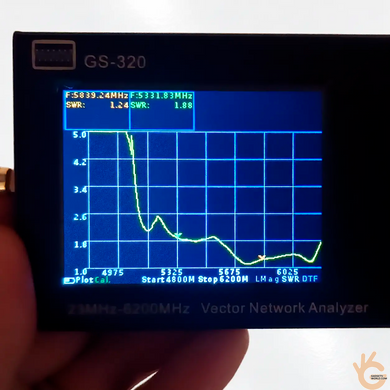

- Параметр S11: менше ніж −30 дБ.

- КСХ (VSWR): менше ніж 1,065 на центральній частоті.

- Осьове відношення: 1,05 (0,38 дБ) і 1,10 (0,83 дБ).

- Коефіцієнт підсилення: 14,4 дБі.

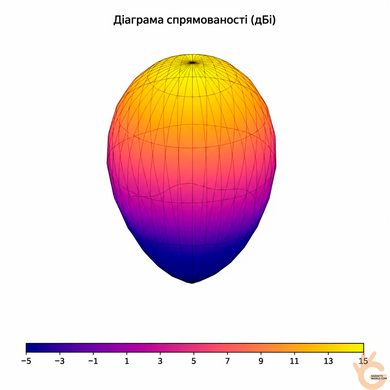

- Ширина діаграми спрямованості за рівнем половинної потужності: 30°.

- Ефективність випромінювання: 75%.

- Хвильовий опір: 50 Ом.

- Поляризація: LHCP (ліва кругова) та RHCP (права кругова).

- Розміри антени: 150 × 18 мм.

- Вага: 64 г.

Комплектація

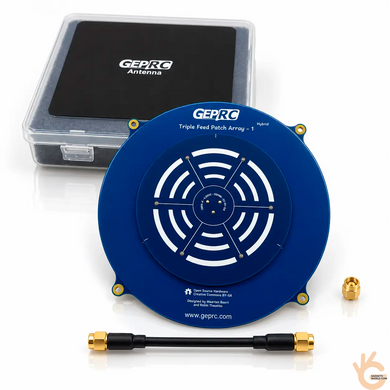

- Планарна FPV-антена GEPRC Triple Feed Patch Array, 5,8 ГГц, 14,4 дБі, 30°, 2 × SMA, RHCP/LHCP — 1 шт.

- SMA-кабель — 1 шт.

- Заглушка-термінатор на 50 Ом — 1 шт.
