Мультиметр-осцилограф автоматичний JUNTEK ET827, 40 МГц, 200 Мвиб/с, 6000 відліків, повний комплект

Мультиметр-осцилограф автоматичний JUNTEK ET827, 40 МГц, 200 Мвиб/с, 6000 відліків, повний комплект – дасть змогу проводити різні електричні вимірювання та вимірювання сигналів і радіодеталей. В одному корпусі прилад поєднує міні-осцилограф і широко поширений мультиметр. Такий тип приладів часто застосовується під час ремонту іншої цифрової або електронної апаратури (техніки), допомагає виявити «проблемну ділянку» або «компонент кола» та усунути несправність. Особливостями моделі є компактний розмір, осцилограф і мультиметр в одному корпусі, а також живлення від батарейок.

Повний огляд JUNTEK ET827, 40 МГц, 200 Мвиб/с, 6000 відліків, повний комплект

Мультиметр-осцилограф JUNTEK ET827 є найсучаснішим приладом у лінійці пристроїв від відомої компанії JUNTEK. Прилад JUNTEK ET827 має кілька вагомих переваг порівняно з попередніми моделями. До переваг варто віднести більшу розрядність аналого-цифрового перетворювача (АЦП), що забезпечує точність у 6000 відліків, смугу пропускання 40 МГц і частоту дискретизації 200 Мвиб/с, гарантуючи точне захоплення сигналу для детального аналізу електроніки та пошуку несправностей.

Мультиметр цього приладу не має істотних відмінностей від аналогічних приладів цього типу. У режимі мультиметра можна проводити вимірювання змінного або постійного струму в діапазонах 60 мА–500 мА або 6–10 А. Доступне вимірювання постійної напруги в діапазоні 600 мВ–1000 В, а також змінної напруги в діапазоні 600 мВ–750 В. Є функції для вимірювання опору елементів, частоти, ємності, можливість «продзвонювання» з'єднань, а також інші популярні функції, включно з перевіркою діодів і транзисторів.

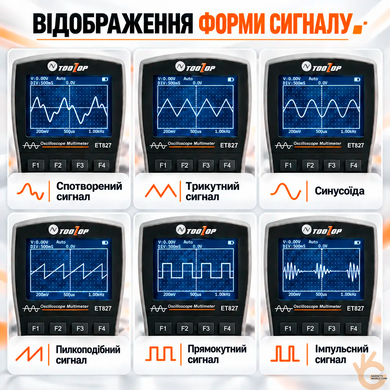

Міні-осцилограф дасть змогу проводити різні вимірювання сигналів і радіодеталей. Він є ідеальним пристроєм для швидкого сполучення транзисторів, виявлення змішаних поверхневих компонентів, а також для тестування невеликих партій компонентів. Дає змогу не лише виміряти величини вхідного сигналу, а й переглянути форму сигналу за потреби. Частота, з якою відбувається вимірювання параметрів у режимі осцилографа, становить 200 Мвиб/с, а це 200 мільйонів вибірок за секунду, що є хорошим результатом для приладу такого розміру.

Осцилограф JUNTEK ET827 оснащений спеціалізованим чипом і дисплеєм із розрядністю 6000 відліків (висока точність). Прилад підтримує вимірювання істинних середньоквадратичних значень (True RMS) і оснащений дисплеєм із розрядністю 6000 відліків, забезпечуючи точні показання напруги (AC/DC), струму та опору в найрізноманітніших сферах застосування. Пристрій має автоматичне налаштування розгортки за часом і вертикального масштабу, а також автоматичні вимірювання (Vp-p, Vavg, Vrms), що спрощує діагностику та підвищує ефективність роботи.

Зовні прилад має прямокутну форму, при цьому корпус виготовлений із міцного ABS-пластику. На передній панелі розташований LCD-дисплей із роздільною здатністю 240 × 160 пікселів, на якому відображаються показання вимірювань як мультиметра, так і осцилографа. Під дисплеєм розташовані 6 кнопок керування функціоналом і поворотний регулятор вибору типу вимірювання. У самому низу розташовані 4 гнізда для підключення вимірювальних щупів із комплекту постачання або аналогічних (у комплекті постачання 1 пара).

Робота приладу забезпечується за рахунок 3 батарей типорозміру АА (пальчикових), які встановлюються у відповідний відсік у корпусі. Такий тип елементів живлення дає змогу швидко замінити їх у разі потреби, без необхідності шукати розетку та «заряджати» прилад, якби в ньому був вбудований акумулятор. Для економії заряду батарейок є функція автоматичного вимкнення у разі бездіяльності понад 15 хвилин. Такий прилад стане чудовим рішенням для використання вдома, у майстернях з ремонту техніки, на СТО тощо.

Особливості

- Поєднання 2 приладів в одному корпусі – мультиметра та осцилографа.

- Вимірювання постійного та змінного струму, постійної та змінної напруги, опору, частоти, ємності, «продзвонювання» з'єднань, тестування діодів.

- Вбудований кольоровий LCD-дисплей із роздільною здатністю 240 × 160 пікселів.

- Смуга пропускання 40 МГц і частота дискретизації в реальному часі 200 Мвиб/с.

- Наявність функції автоматичного вибору діапазону вимірювання.

- Наявність функції «продзвонювання кола» зі звуковим сигналом.

- Живлення приладу від 3 батарейок типу АА (пальчикових) з індикацією низького заряду батареї.

- Підтримка функції автоматичного вимкнення у разі бездіяльності понад 15 хвилин.

- Функція збереження осцилограм і підтримка автоматичного вимірювання.

- Підтримка вимірювання ємності, перевірки діодів, вимірювання коефіцієнта підсилення транзисторів (hFE) та продзвонювання кіл.

- Вбудований захист приладу під час проведення будь-яких підтримуваних вимірювань.

- Чудове рішення для використання вдома, у майстернях з ремонту техніки, на СТО тощо.

Характеристики

мультиметр

- Постійна напруга (DC): 600 мВ–1000 В, ±(0,75% від вим. знач. + 10 од. мл. розр.).

- Змінна напруга (AC): 600 мВ–750 В (TRMS), ±(1,0% від вим. знач. + 10 од. мл. розр.).

- Постійний струм (DC): 60 мА–500 мА, 6–10 А, ±(1,2% від вим. знач. + 10 од. мл. розр.).

- Змінний струм (AC): 60 мА–500 мА, 6–10 А (TRMS), ±(1,5% від вим. знач. + 10 од. мл. розр.).

- Опір: 600,0 Ом–60,00 МОм, ±(1,0% від вим. знач. + 5 од. мл. розр.).

- Частота: 9,999 Гц–9,999 МГц, ±(1,0% від вим. знач. + 5 од. мл. розр.).

- Ємність: 9,999 нФ–99,99 мФ, ±(2% від вим. знач. + 10 од. мл. розр.).

- Перевірка цілісності кола: поріг спрацьовування – 50 Ом.

- Запобіжник: 500 мА / 250 В; 10 А / 250 В.

- Діод: напруга холостого ходу 3 В, макс. випробувальний струм 2 мА.

осцилограф

- Кількість каналів: 1.

- Аналогова смуга пропускання: 40 МГц.

- Частота дискретизації (у реальному часі): 200 Мвиб/с.

- Вертикальна роздільна здатність: 8 біт.

- Вхідний опір: близько 10 МОм.

- Нелінійність: ±1 біт.

- Діапазон чутливості по вертикалі: 500 мВ/под. – 200 В/под.

- Точність амплітуди (вертикальна): ±(5% + 0,2 под.).

- Режим зв'язку по входу: AC/DC.

- Вимірювання курсорами: dV, dt.

- Точність автоматичних вимірювань: ±(5% + 0,2 под.).

- Кількість поділок: по вертикалі ±6,0; по горизонталі 24,0.

- Точність розгортки за часом: ±(0,01% + 0,1 под.).

- Макс. вимірювана напруга сигналу: 700 В.

- Діапазон часової розгортки: 12,5 нс/под. – 10 с/под.

- Функція автоматичного вимірювання: Vp-p, Vavg, Vrms.

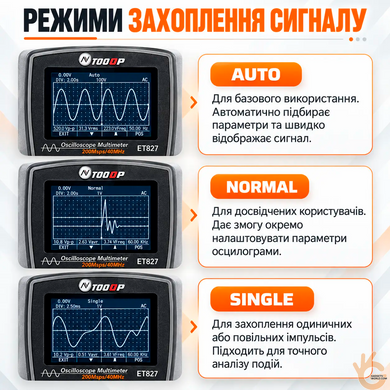

- Режим сканування: автоматичний / нормальний / одиночний.

- Вибір тригерного фронту: наростаючий / спадний фронт.

- Автоконфігурація: автоматичне встановлення часової бази та вертикальної амплітуди.

загальні

- Дисплей: LCD (240 × 160 пікселів).

- Область під дисплей: 60 × 40 мм.

- Підсвічування: чорний екран із білим підсвічуванням.

- Вхідний опір: 10 МОм.

- Пам'ять: 100 записів (мультиметр), 50 записів (осцилограми).

- Живлення: 3 батареї АА (пальчикові).

- Струм: близько 65 мА (робочий струм), близько 35 мкА (режим очікування).

- Автовимкнення: 15 хвилин бездіяльності.

- Температура експлуатації: 0 °C – +40 °C (менше 75% відносної вологості).

- Матеріал корпусу: пластик.

- Розмір: 160 × 83 × 32 мм.

- Вага: близько 210 грамів.

Комплектація

- Мультиметр-осцилограф автоматичний JUNTEK ET827 – 1 шт.

- Вимірювальні щупи – 1 компл.

- Посібник користувача (англ.) – 1 шт.
