Kimpok KP-ALV5000AC FPV передавач 6.1–7.2 GHz 5 W (3 рівні) 64 Ch (6110–7210 MHz) для дронів, AV-вхід, 7–36V

Kimpok KP-ALV5000AC FPV передавач 6.1–7.2 GHz 5 W (3 рівні) 64 Ch (6110–7210 MHz) для дронів, AV-вхід, 7–36V — надає можливість передавати відео- та аудіодані бездротовим способом. Передавачі такого типу застосовуються для організації бездротової передачі аудіо- та відеосигналу на значну відстань. Часто використовуються у FPV-системах (дрони, квадрокоптери), системах відеоспостереження або відеотрансляцій зі звичайних дротових камер чи переносних відеостанцій. Особливостями моделі є перемикана потужність, 64 канали передачі, нестандартний частотний діапазон і широкий діапазон робочої напруги.

Головною особливістю моделі є можливість роботи на одному з 64 каналів, що передбачає 8 сіток частот по 8 каналів у кожній. Наявність 64 каналів передачі дозволяє обрати частоту з мінімальним рівнем завад, що забезпечує більш якісну та стабільну передачу сигналу. Перемикання сіток частот і вибір робочої частоти здійснюються кнопками на корпусі. Таблицю робочих частот для цього передавача можна переглянути в додаткових фотографіях товару. Приймати сигнал від цього передавача можна за допомогою приймача з нашого сайту (код 04257).

Середні габарити та мала вага передавача дозволяють встановлювати його на малі літальні апарати, такі як FPV-дрони, квадрокоптери або розвідувальні дрони. Частотний діапазон 6,1–7,2 ГГц знаходиться далеко від поширених у побуті частот 2,4 і 5,8 ГГц, тому забезпечує добру стабільність відеосигналу під час руху з мінімальним рівнем наведень. Водночас слід враховувати, що сигнал на вищій частоті гірше проходить крізь перешкоди порівняно з діапазонами 2,4 і 1,2 ГГц, що робить цей передавач більш зручним для використання на відкритій місцевості, ніж у щільній міській забудові.

До переваг моделі належить можливість самостійного вибору потужності передавача. Пристрій може працювати в одному з трьох режимів потужності — 25 мВт, 2,5 Вт або 5 Вт. Робота на високій потужності супроводжується підвищеним нагріванням корпусу та потребою ефективного відведення тепла, з чим успішно справляється вбудована система активного охолодження (радіатор і вентилятор). Під час живлення передавача від різних батарей і акумуляторів слід враховувати, що збільшення потужності безпосередньо призводить до зростання енергоспоживання.

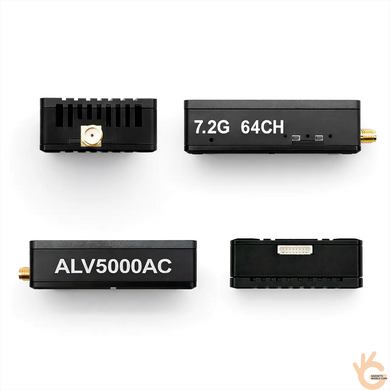

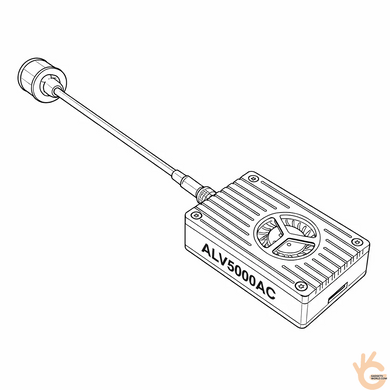

Передавач має прямокутну форму корпусу та виготовлений з металевого сплаву. Корпус не є герметичним, що унеможливлює використання пристрою поза приміщенням під час опадів без додаткового захисту. У верхній частині корпусу розташований SMA-роз’єм для підключення антени, який має зовнішню різьбу та отвір у центрі, відповідно антена повинна мати відповідний зворотний роз’єм. У нижній частині корпусу встановлений радіатор з охолоджувальним вентилятором, який забезпечує ефективне розсіювання тепла.

Окрім вентилятора, у нижній торцевій частині корпусу розташований роз’єм для підключення керувального кабелю (живлення та AV-сигнал). На бічній стороні корпусу знаходяться кнопки перемикання частот. Передавач підтримує широкий діапазон вхідної напруги живлення від 7 до 36 В, при цьому споживаний струм безпосередньо залежить від обраного рівня потужності та напруги живлення. Дальність передачі може бути суттєво збільшена за використання спрямованих антен з високим коефіцієнтом підсилення та за умови прямої видимості.

Відеопередавач є чудовим варіантом для малих літальних пристроїв, які використовуються для польотів «в один кінець» або в умовах високої ймовірності втрати пристрою через завади. В асортименті нашого магазину представлені й інші подібні передавачі різної потужності зі зміщеними або нестандартними робочими частотами. Також у нас можна знайти приймачі, комплекти бездротової передачі (передавач + приймач), а також різноманітні перехідники, антенно-кабельні подовжувачі та антени різних типів і частотних діапазонів.

Увага! Антена повинна бути встановлена на передавач до підключення живлення, інакше пристрій може вийти з ладу (негарантійний випадок!).

Особливості

- Висока якість передачі сигналу та робота в частотному діапазоні 6110–7210 МГц.

- Бездротова передача відео- та аудіоданих на велику відстань.

- Можливість передачі даних на будь-якому з 64 бездротових каналів.

- Передавач з перемиканою потужністю 25 мВт, 2,5 Вт або 5 Вт та вбудованим активним охолодженням.

- Збільшення потужності передавача призводить до підвищення його енергоспоживання.

- Перемикання частоти та потужності за допомогою кнопок на корпусі.

- Широкий діапазон живлення для роботи передавача від 7 до 36 В.

- Регульоване енергоспоживання та компактні габарити передавача.

Характеристики

- Тип: аналоговий відеопередавач.

- Робочий частотний діапазон: 6110–7210 МГц.

- Потужність передавача: 25 мВт, 2,5 Вт, 5 Вт (перемикається).

- Кількість каналів: 64.

- Таблиця робочих частот: наведена в додаткових фотографіях товару.

- Інтерфейс підключення антени: RP-SMA (зовнішня різьба та отвір у центрі).

- Вхідна напруга: 7–36 В (підтримка акумуляторів 6–8S).

- Вихідна напруга: 5 В.

- Підтримка Smart Audio: є (IRC Tramp).

- Робоча температура: від −10 °C до +50 °C.

- Розмір: 57 × 37 × 17 мм (без антени).

- Колір: чорний.

- Вага: 57 г.

Комплектація

- FPV-передавач 6.1–7.2 GHz 5 W (3 рівні) 64 Ch (6110–7210 MHz), AV-вхід, 7–36 V — 1 шт.

- Антена — 1 шт.

- Кабель підключення — 1 шт.
