Генератор ВЧ-сигналів JUNTEK HT009A з атенюатором, OLED-дисплеєм і мікросхемами MAX2871 + Si5351

Генератор ВЧ-сигналів JUNTEK HT009A з атенюатором, OLED-дисплеєм і мікросхемами MAX2871 + Si5351, код товару 04360 — компактний електронний прилад для формування радіочастотних і тактових сигналів. Використовується як джерело контрольного сигналу під час розроблення, налаштування та ремонту радіоелектронної апаратури, перевірки приймальних трактів, фільтрів та інших вузлів.

Особливість цієї моделі — поєднання двох генераторів різного призначення та вбудованого програмованого атенюатора. Мікросхема MAX2871 забезпечує роботу в діапазоні 23,5–6000 МГц, а Si5351 формує тактовий сигнал у діапазоні 2,5 кГц–200 МГц. Це дає змогу використовувати один модуль для широкого кола завдань — від перевірки цифрових схем до роботи з високочастотними пристроями.

Високочастотна частина приладу побудована на синтезаторі з фазовим автопідстроюванням частоти (PLL). Сигнал надходить на роз'єми K1 і K2, які належать до одного ВЧ-джерела та працюють на спільній установленій частоті. Крок налаштування становить 1 кГц. Окремий вихід K3 призначений для прямокутного тактового сигналу від Si5351 і дає змогу встановлювати частоту з кроком 1 Гц.

На виході K2 встановлено регульований атенюатор із діапазоном ослаблення 0–31,5 дБ і кроком 0,5 дБ. Він дає змогу зменшувати рівень сигналу під час налаштування та перевірки обладнання. Додаткове налаштування ATT1 призначене для частотної компенсації рівня. Сумарне ослаблення ATT1 і ATT2 обмежене значенням 31,5 дБ.

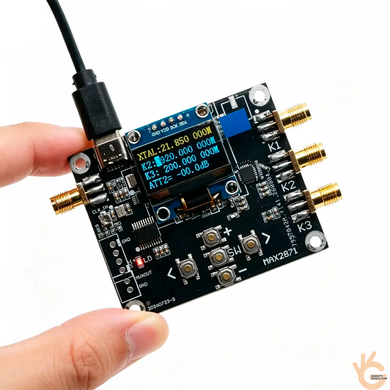

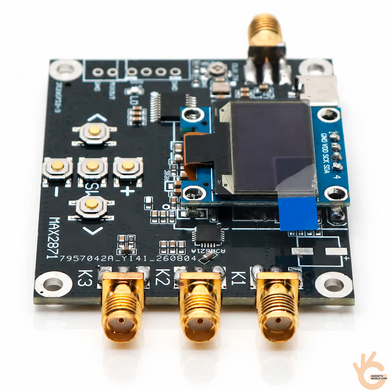

Генератор виконаний у вигляді компактного безкорпусного модуля на друкованій платі розміром близько 50 × 60 мм. На платі розташовані OLED-дисплей, п'ять кнопок керування та три вихідні роз'єми SMA female — із зовнішньою різьбою та гніздовим центральним контактом. Живлення подається через USB Type-C.

Налаштування виконується безпосередньо на приладі. Коротке натискання кнопки SW перемикає параметри, що редагуються, кнопки ліворуч і праворуч дають змогу вибрати розряд, а кнопки вгору та вниз змінюють значення. Тривале натискання SW приблизно протягом 2 секунд відкриває додаткове меню компенсації ATT1. Зміни частоти застосовуються в процесі налаштування.

Як внутрішнє опорне джерело використовується VCTCXO із заявленим показником 1,5 ppm і можливістю підстроювання. Для підключення зовнішнього опорного джерела передбачено вхід CLK_IN, розрахований на частоти 15–30 МГц і сигнал амплітудою 2–3,3 В від піка до піка. Крок установлення частоти не слід плутати з точністю: фактична точність залежить від опорного джерела та його налаштування.

Прилад стане в пригоді радіоаматорам, інженерам, ремонтним майстерням і навчальним лабораторіям. Його можна використовувати для подавання контрольного сигналу на приймальні тракти, перевірки перетворювачів частоти та дослідження фільтрів у поєднанні з відповідним вимірювальним обладнанням. Вихід K3 може слугувати джерелом тактового сигналу під час налагодження сумісних цифрових схем.

Під час розроблення електроніки дронів JUNTEK HT009A можна використовувати як лабораторне джерело для перевірки окремих вузлів радіотракту, фільтрів і кабельних збірок. У майстернях, що обслуговують засоби зв'язку військового призначення, модуль може доповнювати стенд для діагностики та ремонту радіоапаратури. Сам по собі генератор не формує протоколи керування, телеметрію або відеосигнал.

Особливості

- Компактне безкорпусне виконання у вигляді модуля.

- Дві мікросхеми для різних завдань: MAX2871 і Si5351.

- Діапазон ВЧ-генератора до 6000 МГц.

- Окремий вихід тактового сигналу 2,5 кГц–200 МГц.

- Вбудований програмований атенюатор на виході K2.

- Регулювання ослаблення з кроком 0,5 дБ.

- Налаштування частотної компенсації рівня ATT1.

- Контрастний OLED-дисплей і кнопкове керування.

- Внутрішнє опорне джерело з можливістю підстроювання.

- Вхід для підключення зовнішнього опорного сигналу.

- Три стандартні вихідні роз'єми SMA.

- Живлення від стабілізованого джерела 5 В через USB Type-C.

Характеристики

- Модель: JUNTEK HT009A.

- Код товару: 04360.

- Тип: модуль генератора ВЧ- і тактових сигналів.

- Основні мікросхеми: MAX2871 + Si5351.

- Діапазон частот K1/K2: 23,5–6000 МГц.

- Крок установлення частоти K1/K2: 1 кГц.

- Діапазон частот K3: 2,5 кГц–200 МГц.

- Крок установлення частоти K3: 1 Гц.

- Форма сигналу K3: прямокутна.

- Регульоване ослаблення ATT2 на K2: 0–31,5 дБ.

- Крок регулювання ослаблення: 0,5 дБ.

- Діапазон компенсації ATT1: 0–25 дБ.

- Інтервал точок компенсації ATT1: 20 МГц.

- Граничне сумарне ослаблення ATT1 + ATT2: 31,5 дБ.

- Внутрішнє опорне джерело: VCTCXO, заявлений показник 1,5 ppm.

- Частота зовнішнього опорного сигналу CLK_IN: 15–30 МГц.

- Рівень зовнішнього опорного сигналу: 2–3,3 В p-p.

- Дисплей: OLED.

- Керування: 5 кнопок.

- Вихідні роз'єми: 3 × SMA female.

- Роз'єм живлення: USB Type-C.

- Напруга живлення: 4,5–6 В постійного струму, рекомендовано 5 В.

- Розміри плати: близько 50 × 60 мм.

Зверніть увагу: використовуйте стабілізоване живлення 5 В. Постачальник рекомендує не застосовувати зарядні пристрої з підтримкою швидкого заряджання. Абсолютна вихідна потужність і спектральні характеристики залежать від частоти та налаштувань. Для вимірювальних завдань рівень сигналу слід перевіряти, а за потреби використовувати зовнішні фільтри й атенюатори.

Комплектація

- Модуль генератора сигналів JUNTEK HT009A — 1 шт.

Наявність кабелю живлення та додаткових аксесуарів уточнюйте під час оформлення замовлення.
