Частотомір-щуп 200 Гц–100 МГц ±2,5ppm JUNTEK PLJ-091 з OLED-екраном для вимірювання схем кварцових генераторів

Частотомір-щуп 200 Гц–100 МГц ±2,5ppm JUNTEK PLJ-091 з OLED-екраном для вимірювання схем кварцових генераторів — дає змогу виконувати вимірювання сигналів, що потребують високої точності частоти. Частотоміри такого типу підходять для вимірювання точності кварцових генераторів у мікроконтролерних системах, оцінювання надійності синхронізації вихідного сигналу комунікаційних портів та інших завдань.

Особливостями моделі є висока точність вимірювань, широкий діапазон робочих частот, наявність OLED-дисплея, компактні розміри, зручна форма корпусу та мала вага приладу.

Портативний частотомір-щуп цієї моделі відрізняється високою точністю вимірювань (для своїх габаритів), компактністю та зручністю у використанні. Основне призначення приладу — вимірювання сигналів схем і кварцових генераторів, оскільки він охоплює широкий діапазон частот. Частотомір налаштовується та керується за допомогою кнопок на корпусі й двох регуляторів. З їх допомогою можна вибрати швидкість вибірки даних, а також налаштувати інші необхідні параметри.

Частотомір оснащений сучасним чипом SJ8K24P-T, який забезпечує стабільну та надійну роботу, а також роздільну здатність вимірювань до 10 Гц / 1 Гц. Окрім використання сучасного чипа, прилад має високоточний внутрішній еталонний генератор, завдяки чому досягається точність вимірювань до ±2,5 ppm. Завдяки цим параметрам частотомір може використовуватися для перевірки генераторів тактування мікроконтролерів, тестування бездротових пристроїв зв’язку, калібрування генераторів частоти та інших завдань.

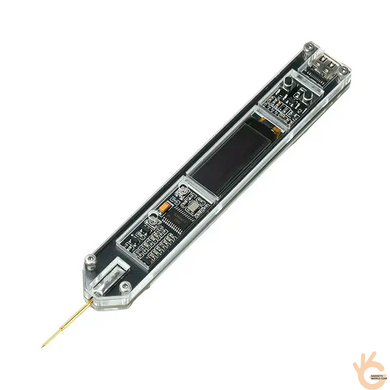

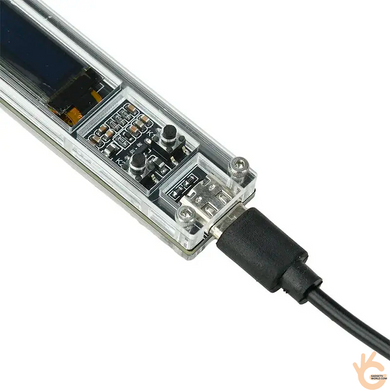

Пристрій має прямокутну форму, корпус виготовлений з акрилу. У лівій торцевій частині розташований вимірювальний щуп, а у правій — роз’єм живлення USB Type-C. Центральну частину корпусу займає OLED-дисплей діагоналлю 0,91 дюйма, який забезпечує зручне зчитування значення частоти в режимі реального часу. Дисплей відображає до 8 цифр. Якщо частота сигналу перевищує 100 МГц і вибрано режим відображення в МГц або кГц, старша цифра «1» не відображається — у такому разі необхідно перейти в режим вимірювання в герцах.

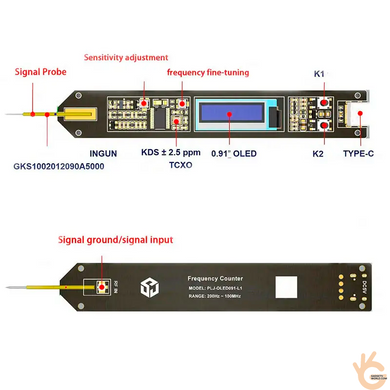

На передній панелі приладу розташовані дві кнопки керування (K1 і K2) та два регулятори (чутливість і частота). Частотомір підтримує вибір одиниць вимірювання — МГц, кГц або Гц. Функція збереження налаштувань дозволяє автоматично запам’ятовувати останні параметри: після вимкнення живлення всі налаштування зберігаються та використовуються під час наступного увімкнення.

Автономного джерела живлення пристрій не має, для роботи потрібне зовнішнє джерело живлення з напругою DC 4,5–5,5 В (рекомендовано 5 В).

Частотомір цієї моделі буде корисним як початківцям-радіоаматорам, так і досвідченим фахівцям для оперативних вимірювань сигналів кварцових генераторів. Міцний акриловий корпус дозволяє не турбуватися про збереження приладу під час транспортування, а малі розміри та невелика вага дають змогу носити частотомір у робочій сумці, рюкзаку або навіть у кишені. Для запобігання пошкодженню вимірювального щупа пристрій постачається в захисному пластиковому футлярі.

Увага! Не використовуйте зарядні пристрої (адаптери живлення) з функцією швидкого заряджання QC або PD, оскільки вони можуть подавати напругу вище 5 В. Використання таких адаптерів може призвести до виходу частотоміра з ладу та не є гарантійним випадком.

Особливості

- Можливість вимірювання сигналів, що потребують високої точності частоти.

- Використання чипа SJ8K24P-T, який забезпечує роздільну здатність вимірювань до 10 Гц / 1 Гц, стабільну та надійну роботу.

- OLED-дисплей діагоналлю 0,91 дюйма для зручного зчитування значення частоти в режимі реального часу.

- Високоточний кварцовий генератор з температурною компенсацією ±2,5 ppm.

- Можливість перемикання одиниць вимірювання МГц, кГц або Гц.

- Функція збереження налаштувань — параметри автоматично зберігаються після вимкнення живлення.

- Форма ручки, акриловий корпус, компактні розміри та мала вага.

Характеристики

- Тип: частотомір-щуп.

- Модель чипа: SJ8K24P-T.

- Екран: OLED-дисплей, 0,91 дюйма.

- Діапазон вимірювань: 200 Гц–100 МГц.

- Роздільна здатність вимірювань: 10 Гц / 1 Гц.

- Стабільність частоти: ±2,5 ppm.

- Час стробування: 0,1 / 1,0 с.

- Живлення: DC 4,5–5,5 В (рекомендовано 5 В).

- Робочий струм: близько 30 мА (при 5 В).

- Інтерфейс: USB Type-C.

- Розміри: 138 × 18 × 9 мм.

Комплектація

- Частотомір — 1 шт.

- Кабель живлення — 1 шт.

- Кабель заземлення сигналу — 1 шт.

- Керівництво користувача (англ.) — 1 шт.
