AKK TX5000AC FPV відеопередавач-модуль 5.8GHz 5W (6 рівнів) 96Ch (4900–6060MHz) для дронів, OSD, AV, 14–28V

AKK TX5000AC FPV відеопередавач-модуль 5.8GHz 5W (6 рівнів) 96Ch (4900–6060MHz) для дронів, OSD, AV, 14–28V — дозволяє передавати відео- та аудіодані бездротовим способом. Відеопередавач призначений для бездротової передачі аудіо/відеосигналу на великі та малі відстані радіоканалом. Завдяки малим розмірам такі пристрої застосовуються у FPV-системах (для дронів, квадрокоптерів, БПЛА), а також у системах відеоспостереження, відеотрансляцій з дротових камер або переносних відеостанцій. Особливостями моделі є 6 режимів потужності, 96 каналів передачі, наявність системи активного охолодження та висока якість складання.

Відмінною рисою моделі є розширений частотний діапазон і можливість вибору потужності передавача. Він може працювати з потужністю 250 мВт, 500 мВт, 1 Вт, 3 Вт або 5 Вт. У нашому магазині також доступна схожа, але потужніша модель на 8 Вт (код 04236) або більш доступна модель на 3 Вт (код 04234). Робота передавача на високій потужності супроводжується нагрівом корпусу і потребою в ефективному відведенні тепла, за що відповідає радіатор із вентилятором (приклеєний до плати теплопровідним клеєм). При живленні від батарей та акумуляторів слід враховувати, що збільшення потужності підвищує енергоспоживання пристрою.

Невеликий розмір і мала вага дозволяють встановлювати відеопередавач на квадрокоптери, дрони й інші малі літальні апарати. Робоча частота 5,8 ГГц забезпечує якісну передачу відеосигналу під час руху, але має слабке проникнення крізь перешкоди. Саме тому такі передавачі (на частоті 5,8 ГГц) найчастіше застосовуються на малих БПЛА. Використовуючи цей передавач, можна організувати передачу звуку та зображення на середні й великі дистанції (за умови прямої видимості та мінімальних перешкод).

Пристрій може працювати на одному з 96 доступних каналів (розподіл канал/частота — у додаткових фото). Велика кількість каналів дозволяє підібрати частоту з мінімальним рівнем перешкод і забезпечити високу стабільність відеозв’язку. До переваг моделі належить наявність інформаційного OSD-меню, за допомогою якого можна зручно налаштовувати передавач. Окрім OSD-меню, перемикання каналів можливе й кнопкою на корпусі.

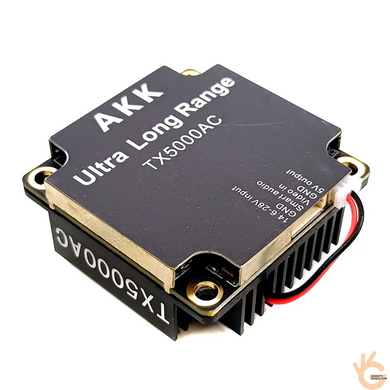

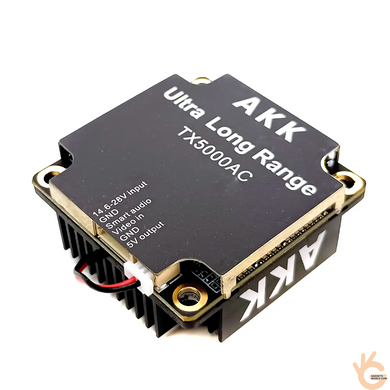

Передавач не має корпусу та виконаний у вигляді друкованої плати розміром 36 × 36 мм з установленими компонентами. На платі розташовані роз’єм для антени, роз’єм для кабелю живлення та даних, а також кнопки керування. Для підключення сигналу та живлення в комплекті передбачений спеціальний 6-контактний кабель. Передавач підтримує широкий діапазон напруги живлення — 14–28 В, а підключення здійснюється через кабель-адаптер із 2-контактним роз’ємом JST для подачі живлення (14–28 В) і 4-контактним роз’ємом для підключення камери/FC (5 В).

Через відсутність корпусу використання пристрою під дощем або в умовах підвищеної вологості без захисту не допускається. Передавач підтримує формати NTSC і PAL, а також функцію SmartAudio для налаштування через екранне меню. Антенний роз’єм на платі — MMCX; для підключення антен із SMA-роз’ємом у комплект входить антений подовжувач-перехідник. На кінці подовжувача є роз’єм SMA (зовнішнє різьблення та отвір у центрі).

Передавач може працювати як з всенаправленими, так і з направленими антенами; при використанні направлених антен дальність передачі може бути значно збільшена. За ідеальних умов та якісної антени дистанція передавання може досягати 10 км. Антена в комплект не входить. Придбати направлені та всенаправлені антени, що працюють на частоті 5,8 ГГц, можна в нашому інтернет-магазині. Також доступні готові комплекти «передавач + приймач» (код 03706) та окремі приймачі (код 03525).

Відеопередавач чудово підходить для малих літальних апаратів, які працюють у режимі «в один кінець» або при високому ризику втрати пристрою. У нашому асортименті представлені також інші передавачі різної потужності, зі зсувом або нестандартними робочими частотами. Крім передавачів, доступні приймачі, комплекти бездротової передачі, перехідники, антенные подовжувачі та антени різних типів і частотних діапазонів.

Увага! Передавач не комплектується антеною.
Всенаправлену або направлену антену можна замовити окремо в нашому магазині або використовувати власну (якщо вона сумісна).
Категорично заборонено вмикати передавач без антени — це може призвести до його виходу з ладу (не гарантійний випадок).

Особливості

- Висока якість передачі сигналу та робота на частоті 5,8 ГГц (4900–6060 МГц).

- Можливість роботи на будь-якому з 96 бездротових каналів (див. додаткові фото).

- Передавач має 6 режимів потужності: 25 мВт, 200 мВт, 500 мВт, 1 Вт, 3 Вт или 5 Вт.

- По черзі перемикає частоту, сітку та потужність кнопкою на корпусі.

- Широкий діапазон живлення: 14–28 В.

- Підтримка SmartAudio для дистанційного керування.

- Антенний перехідник MMCX → SMA (зовнішнє різьблення та отвір у центрі) у комплекті.

- Низьке енергоспоживання, компактний розмір і мала вага.

Характеристики

- Тип: відеопередавач.

- Частотний діапазон: 5.8 ГГц (4900–6060 МГц).

- Потужність: 25 мВт, 200 мВт, 500 мВт, 1 Вт, 3 Вт или 5 Вт.

- Кількість каналів: 96.

- Підтримувані формати: NTSC / PAL.

- Антенний роз’єм (плата): MMCX.

- Антенний роз’єм (подовжувач): SMA (зовнішнє різьблення та отвір у центрі).

- Вхідна напруга: 14–28 В (підтримка 6S).

- Живлення камери: 5 В (до 500 мА).

- Роз’єм відеокабелю: JST, 6-контактний.

- Керування: кнопки.

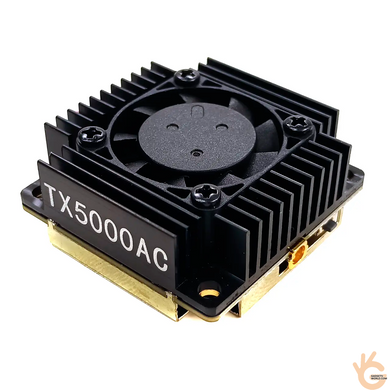

- Охолодження: радіатор + вентилятор.

- SmartAudio: підтримується.

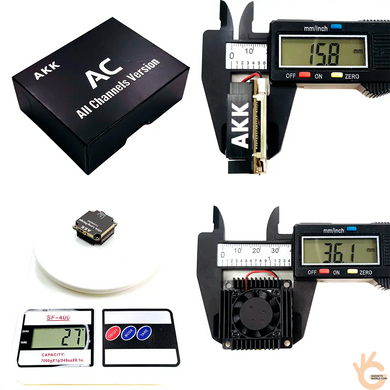

- Розмір: 36 × 36 × 15,8 мм.

- Вага: 27 г.

Комплектація

- Передавач — 1 шт.

- Антенний подовжувач MMCX → SMA-F — 1 шт.

- AV-кабель — 1 шт.

- Антена — немає в комплекті (можна придбати окремо).

Специфікація

Завантажити
